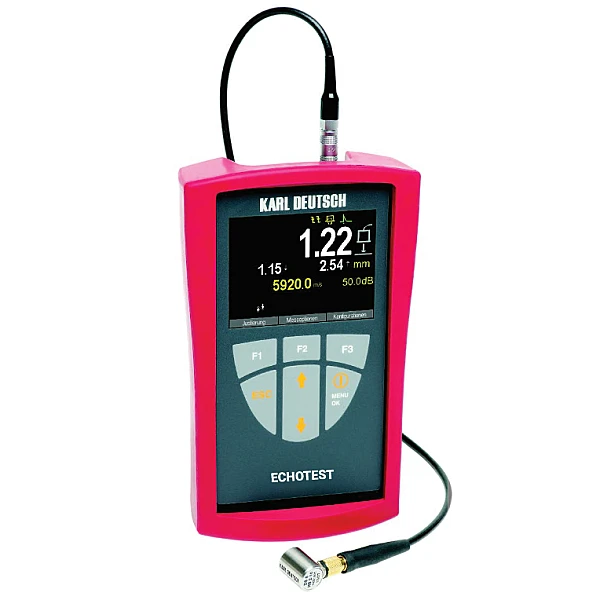

Ультразвуковой толщиномер Karl Deutsch ECHOTEST 1077 DATA

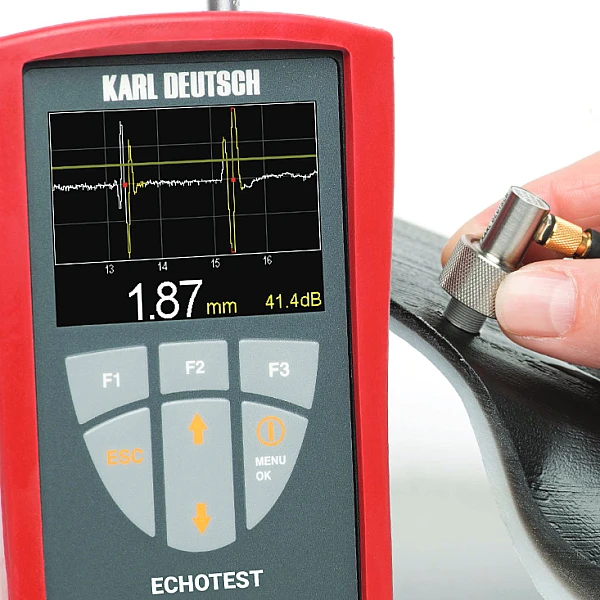

Отображение ультразвукового сигнала с высоким разрешением A-скана особенно полезно для материалов с плохой пропускаемостью звука, чтобы оптимально настроить параметры измерения, такие как диапазон измерения и оценка полярности сигнала.
Важным дополнением является программное расширение, включающее в себя:
- Матричная память (с точным определением и локализацией слабых мест)
- B-скан (для отображения поперечного сечения контролируемого материала)
- Расширенное хранилище (25 групп данных по 999 значений)
В данном высокопрецизионном ультразвуковом толщиномере официально реализовано измерение скорости ультразвука в материале, что может помочь определить качество контролируемого материала.
Дополнительно вашему вниманию представлена новейшая разработка: 48-сантиметровая промышленная версия для установки в стойку с целью автоматизированной работы с использованием до шести модулей ECHOTEST 1077.
Ключевые характеристики
- Автоматическое распознавание датчика
- Дисплей A-скан для отображения эхо-сигнала
- Диапазон измерения от 0,25 до 500 мм (в зависимости от датчика, свойств материала и режима работы)
- Контроль предельного значения
- Автоматическая подстройка усиления (AGC)
- Компенсация затухания УЗ сигнала в материале с возрастанием глубины с помощью автоматической временной регулировки усиления (ATCG) (Коэффициент усиления индивидуален для каждой глубины)
- Функция AutoMax для эффективного подавления интерференционных эхо-сигналов
- Измерения через покрытие, а также измерение коррозии материала
- Цветной дисплей высокого разрешения с разрешением 320 x 240 пикселей
- Единицы измерения: мм, дюйм, м / с, дюйм / мкс, мкс
- Разрешение: 0,1 мм / 0,01 мм / 0,001 мм
- Диапазон измерения скорости звука: 100 — 19 999 м / с
- Возможно хранение 20 различных конфигураций
- Память и статистический анализ
|
|
ECHOTEST 1077 DATA | |
|---|---|---|
| Диапазоны измерений толщины стенки | от 0.25 мм до 500 мм (в зависимости от датчика и режима работы) | |
| Дисплей | цветной TFT-дисплей с подсветкой | |
| Разрешение дисплея | 240 х 320 пикселей | |
| Размер дисплея | 50 х 37 мм | |
| Разрешение прибора при измерении толщины стенки | 0.1 мм, 0.01 мм, 0.001 мм, 0.0001 дюйма, 0.001 мк с (выбираемое разрешение) | |
| Разрешение прибора при измерении скорости звука | 1 м/с, 0.1 м/с и 1 дюйм/с (выбираемое разрешение) | |
| Погрешность измерений | ±0,02 мм | |
| Частота измерений | 100 Гц | |
| Хранение данных | данные сгруппированы по 5 (стандартная комплектация) или 25 (с программным расширением “Matrix + B-скан + Расширенное хранилище) группам данных, в каждой группе хранятся до 999 показаний | |
| Индикатор уровня заряда аккумулятора | индикатор уровня заряда с дополнительными звуковыми и визуальными оповещениями | |
| А-скан | есть | |
| Тип измерений | ЗИ-ЭХО; ЭХО-ЭХО | |
| Возможность измерений через покрытие | есть | |
| Диапазон измерений толщины стенки через покрытие | от 0,2 до 300 мм | |
| Автоматическая инициализация ПЭП | есть | |
| Калибровка скорости УЗК | есть, автоматическая по известной толщине | |
| Многоточечная калибровка | есть | |
| Автоматическая подстройка усиления | есть | |
| Автоматическая временная регулировка чувствительности | есть | |
| Возможность работы с любыми ПЭП | есть | |
| Типы преобразователей | РС и совмещенные | |
| Размер | 135 х 82 х 32 мм | |
| Вес | 237 г | |
