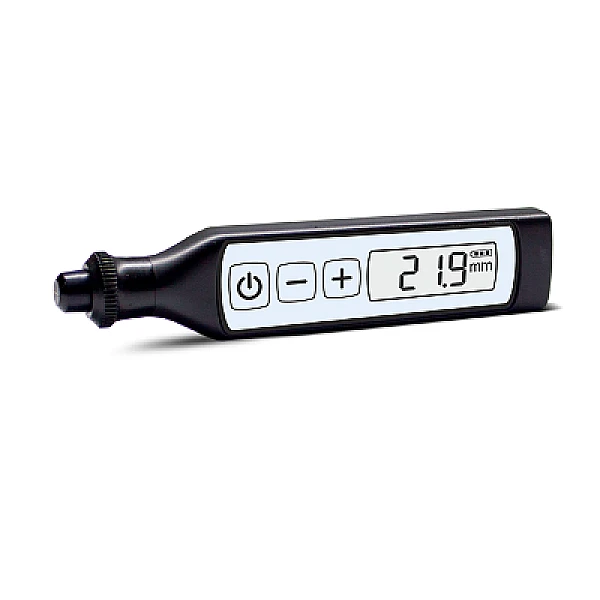

Ультразвуковой толщиномер А1207U с раздельно-совмещенным ПЭП
по всей России
дилер
производителя
низкой цены
Описание A1207U с раздельно-совмещенным ПЭП
A1207U – универсальный миниатюрный прибор, предназначенный для измерения толщины стенок труб, баллонов, емкостей, совмещающий в себе удобство и легкость эксплуатации с расширенными техническими возможностями.Принцип действия прибора состоит в измерении времени двойного прохода ультразвуковых импульсов через объект контроля (ОК) от одной поверхности до другой, пересчитываемое в значение толщины по известному значению скорости.
Для излучения УЗ импульсов в объект контроля и приёма их отражений используется встроенный в корпус толщиномера пьезоэлектрический преобразователь (ПЭП), который устанавливается на поверхность объекта контроля в том месте, где необходимо провести измерения.
Конструктив A1207U:

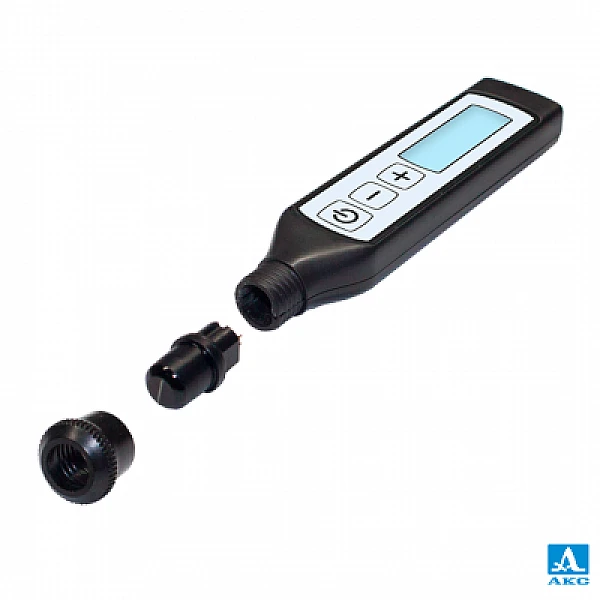

Толщиномер А1207U выполнен в портативном моноблочном исполнении со встроенным аккумулятором и с возможностью использования встроенного сменного раздельно-совмещенного преобразователя D1572 10.0A0D6CL частотой 10 МГц.Конструкция прибора предусматривает возможность самостоятельной замены встроенного преобразователя при износе его рабочей поверхности, путём выкручивания наконечника и отсоединения преобразователя от платы прибора без дополнительных инструментов.
Применение A1207U:
Прибор может применяться в лабораторных, полевых, цеховых условиях в различных отраслях промышленности при обязательной предварительной подготовке поверхности и использовании контактной смазки, которой могут служить различные масла, вода, глицерин, специальные контактные жидкости, гели для ультразвукового контроля (АКС-гель).Особенности А1207U
- Удобное меню для оперативного выбора параметров
- Исключительная простота настройки и использования прибора
- Малые габариты и вес (умещается в кармане)
- Возможность установки необходимой скорости
- Возможность самостоятельной замены сменного встроенного преобразователя (без использования дополнительных инструментов) при износе его рабочей поверхности
- Проведение экспресс-контроля толщины стенок металлоконструкций с гладкими и корродированными поверхностями и труб с минимальным радиусом кривизны от 10 мм благодаря малому размеру рабочей поверхности раздельно-совмещенного ПЭП (диаметр 6 мм)
- Встроенный LiPol аккумулятор
- Разъем Micro-USB для заряда аккумулятора от ПК или от сети, при подключении адаптера питания
- Встроенный Bluetooth модуль для связи и отображения в режиме реального времени (онлайн–толщиномер) цифрового результата измерений и А-Скана сигнала на экране смартфона или планшета
- Специализированное приложение для просмотра цифрового результата измерений и А-Скана сигнала в системах iOS и Android
- Автоматическая калибровка времени задержки (нуля) встроенного преобразователя на калибровочном образце UCB014 (на толщинах 25 и 5 мм для раздельно-совмещённого преобразователя)
Технические характеристики А1207U:
|
Параметр |
Значение |
|
Диапазон измеряемой толщины (по стали), мм: |
|
|
с совмещённым преобразователем |
от 0,8 до 150,0 |
|
с раздельно-совмещённым преобразователем |
от 0,6 до 50,0 |
|
Дискретность индикации толщины, мм: |
|
|
от 0,60 до 9,99 мм |
0,01 |
|
от 10,0 до 150,0 мм |
0,1 |
|
Пределы допускаемой абсолютной погрешности, мм, где Х–измеряемая толщина: |
|
|
с совмещённым преобразователем |
±(0,005·X + 0,1) |
|
с раздельно-совмещённым преобразователем |
±(0,01·X + 0,1) |
|
Диапазон устанавливаемых скоростей ультразвука, м/с |
от 1 000 до 9 000 |
|
Частота встроенного преобразователя, МГц: |
|
|
совмещённого |
5 |
|
раздельно-совмещённого |
10 |
|
Диаметр рабочей поверхности встроенного преобразователя, мм: |
|
|
совмещённого |
8 |
|
раздельно-совмещённого |
6 |
|
Источник питания |
встроенный LiPol аккумулятор |
|
Номинальное значение напряжения аккумулятора, В |
3,7 |
|
Продолжительность непрерывной работы от полностью заряженного аккумулятора при нормальных климатических условиях, ч, не менее |
16 |
|

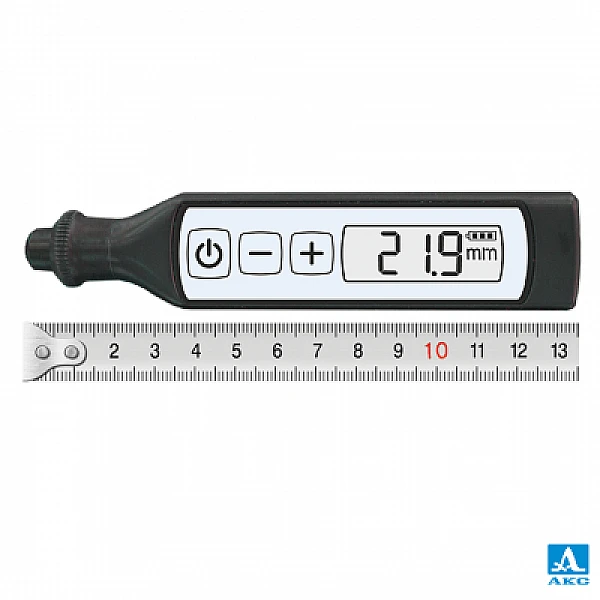

Габаритные размеры, мм, не более |
135 x 30 х 20 мм |
|
Масса, г, не более |
60 г |
|
Средний срок службы, лет, не менее |
5 |
|
Условия эксплуатации: |
|
|
– температура воздуха, С |
от минус 30 до плюс 50 |
|
– относительная влажность при температуре +35С, %, не выше |
95 |

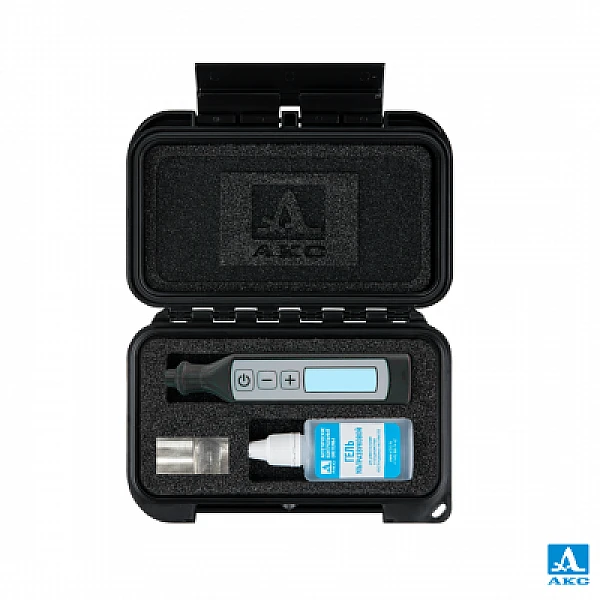

Комплектация с раздельно-совмещенным ПЭП (артикул 1014):
- А1207U - электронный блок ультразвукового толщиномера
- Раздельно-совмещённый преобразователь D1572 10.0A0D6CL
- Кабель USB A - Micro B
- Сетевой адаптер 220 В - USB
- Калибровочный образец UCB014
- Гель УЗ -30°C+100°C, 20 г
- Жесткий кейс Т07
