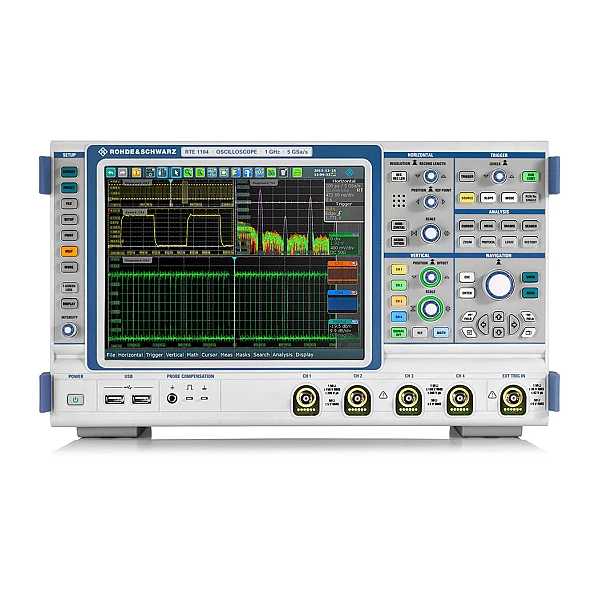

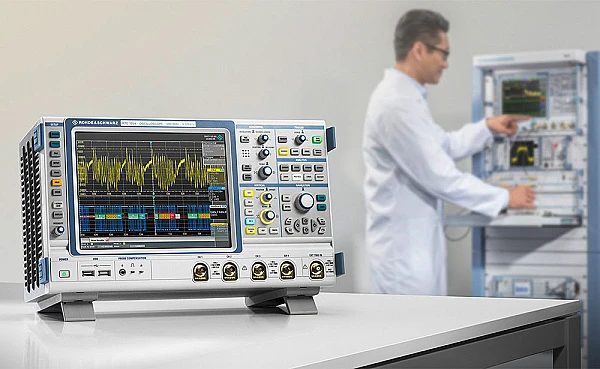

Цифровой осциллограф Rohde & Schwarz RTE1054
Цифровой осциллограф R&S®RTE представляют собой идеальное решение для выполнения расширенной отладки и решения задач анализа в лабораторных условиях. Кроме того, они могут быть использованы в специализированных областях применения, таких как - анализ мощности, анализ ЭМП и т.д. Опция смешанных сигналов MSO и различные опции анализа данных последовательных протоколов делают осциллографы прекрасным инструментом для тестирования аппаратной части различных устройств.
С помощью опций B200-B214 можно расширить имеющиеся полосы пропускания (см. раздел информация для заказа).
Производительность: Повышенная надежность измерений
- Высокая разрешающая способность по времени и большая глубина памяти (частотадискретизации 5 млрд отсчетов/сек, глубина памяти 10 млн отсчетов на канал)
- Быстрое обнаружение редко возникающих ошибок сигнала (частота обновления 1 млносц/сек)
- Запуск по определенным событиям сигналов, а не по шуму (уникальная функция запуска по цифровому сигналу)
Анализ сигналов: Расширенный набор функций и быстрое получение результатов
- Функция QuickMeas: получение ключевых результатов измерения нажатием одной кнопки
- Функция БПФ: простой способ анализа спектра сигналов
- Функция архива: возврат к предыдущим результатам измерения
- Тестирование по маске: настройка в считанные секунды
- Широкий выбор функций измерения
- Многообразие прикладных решений
Удобство эксплуатации: Использование с удовольствием
- Полностью настраиваемый экран (функция SmartGrid, пиктограммы сигналов)
- Сенсорный экран высокого разрешения (разрешение XGA, 1024 x 768 пикселей)
- Быстрый доступ к ключевым инструментам (настраиваемая панель инструментов с логически с группированными инструментами)
- Получение подробной информации о сигнале одним касанием пальца (функция FingertipZoom)
- Функция отмены/восстановления, обеспечивающая возможность исправления ошибок
Проведем демонстрацию оборудования онлайн
Характеристики
| R&S RTE1054 | |
|---|---|
| Система вертикального отклонения | |
| Количество каналов | 4 |
| Полоса пропускания (на уровне -3 дБ) при импедансе 50 Ω | 500 МГц |
| Время нарастания переходной характеристики (расчетное) | <700 пс |
| Входной импеданс | 50 Ω+/- 1.5 % |
| 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное) | |
| Чувствительность | на 50 Ω: от 500 мкВ/дел до 1 В/дел |
| на 1 МΩ: от 500 мкВ/дел до 10 В/дел | |
| Разрешение АЦП (ENOB) | При синусоидальном сигнале с максимальной амплитудой и частотой –3 dB относительно полосы пропускания: |
| > 7 бит (расчетное) | |
| Максимальное входное напряжение | на 50 Ω: 5 В (СКЗ), макс. 30 В (пик) |
| на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик) | |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 50 пс/дел до 50 с/дел |
| Погрешность временной развертки | +/- 5·10-6 |
| Задержка между каналами | <200 пс |
| Система сбора данных | |
| Частота дискретизации (в режиме реального времени) | макс. 5 Гвыб/с на каждом канале |
| Скорость сбора данных (в режиме реального времени) | > 1 млн. осциллограмм/с |
| Глубина памяти (все каналы/на одном канале), млн. точек | |
| стандартно | 10/40 |
| c опц. RTE-B101 | 20/80 |
| c опц. RTE-B102 | 50/200 |
| Режимы сбора данных | Комбинирование режимов с повышением разрешения (интерполяция и эквивалентная временная дискретизация) и децимацией/прореживанием (отсчётный, пиковое детектирование, высокое разрешение и среднеквадратичный) |
| Арифметические операции | Выключены, огибающая, усреднение |
| Система синхронизации | |
| Режимы синхронизации | по импульсу, по глитчу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео |
| опционально:I2C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC | |
| Чувствительность (задание гистерезиса системы запуска) | Устанавливается автоматически или вручнуюот от 0В дел до 5 дел * вх. чувствительность |
| Операции с осциллограммами | |
| Алгебраические категории | математические, логические операции, сравнение, частотная область, цифровые фильтры |
| Операции, оптимизированные на аппаратном уровне | +, -, *, 1/x, |x|, производная, log10, ln,log2, масштабирование,FIR, FFT |
| Функции анализа и измерений | |
| Функции анализа с аппаратным ускорением | спектр, гистограмма, испытания на соответствие маске, курсор |
| Функции измерения с аппаратным ускорением | амплитудные измерения, временные измерения |
| Общие характеристики | |
| Дисплей | Диагональ 10,4" LC TFT цветной сенсорный экран, разрешение 1024х768 |
| Интерфейсы | USB (2 портатип- A, версия 2.0), USB (2 портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально) |
| Габаритные размеры (Ш-В-Г), мм | 427 × 249 × 204 |
| Масса (номинально, без опций) | 8,6 кг |
