Трассоискатель Сталкер 75-24

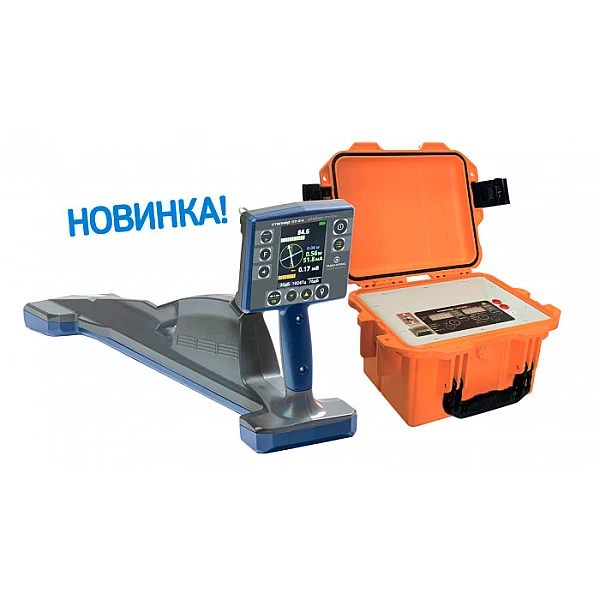

В комплект поставки «Сталкер 75-24» входит генератор ГТ-75 и приемник ПТ-24
Общие особенности трассопоискового комплекса
- функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
- Поиск положения передающих зондов и камер телеинспекции
- трассировка и координирование местоположения во всемирной системе координат;
- Связь с компьютером по Bluetooth , память на 10000 измерений;
- для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- трассоискатель Сталкер 75-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М;
- Меню приемника ПТ-24 на русском, английском и китайском языках.
Приемник ПТ-24
- облегченная конструкция (вес 1,9 кг.)
- Увеличенный яркий цветной дисплей
- Увеличенное время работы
Непрерывное отображение на дисплее всех необходимых параметров:

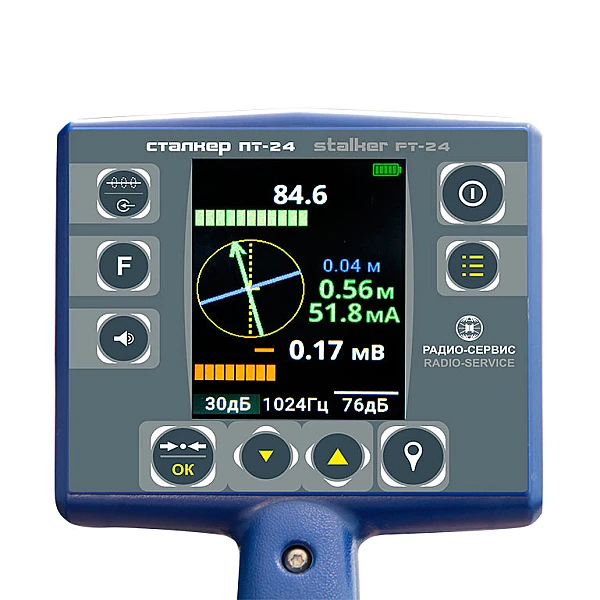

- Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора;
- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
- Шкалы «максимума» и «минимума»;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.

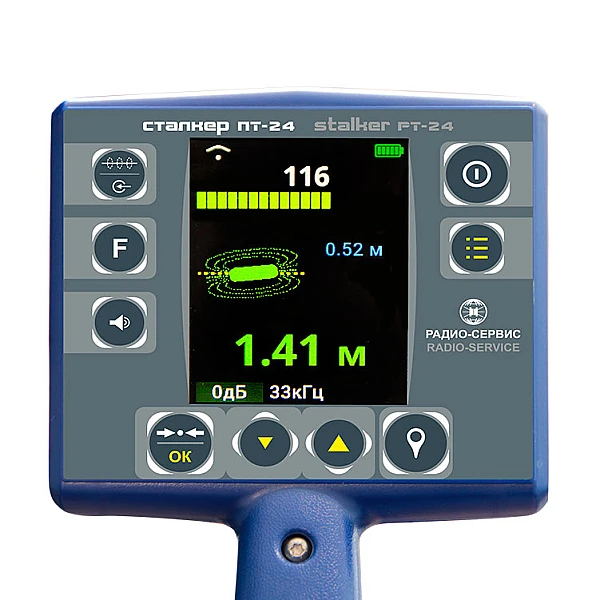

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании.
Запись в память приемника ПТ-24:
- уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ДАТЧИК»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.

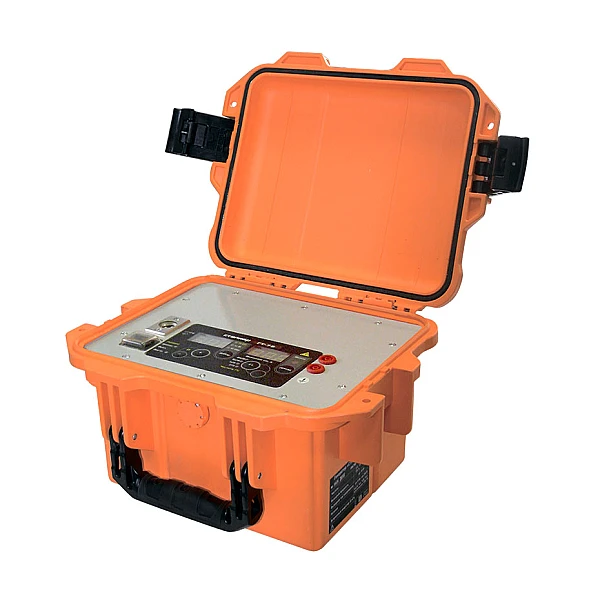

Генератор ГТ-75
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
- Высокая выходная мощность для работы в сложных условиях;
- Автоматическое согласование с нагрузкой для простоты использования;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 44).
|
Рабочие частоты*, Гц |
273, 526, 1024,8928 |
|
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 10 до 75 |
|
Габаритные размеры, мм, не более |
275x250x180 |
|
Вес со встроенными аккумуляторами, кг |
8,5 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
|
Активные частоты*, Гц |
273, 526, 1024,8928, 32768 |
|
Пассивные частоты, Гц |
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
|
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
|
Полоса пропускания для режима «Эфир» |
от 48 Гц до 10 кГц |
|
Погрешность показаний глубины залегания трассы, %, не более |
5 |
|
Память |
10 000 точек |
|
Габаритные размеры, мм, не более |
700x300x140 |
|
Масса, кг, не более |
1,9 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
