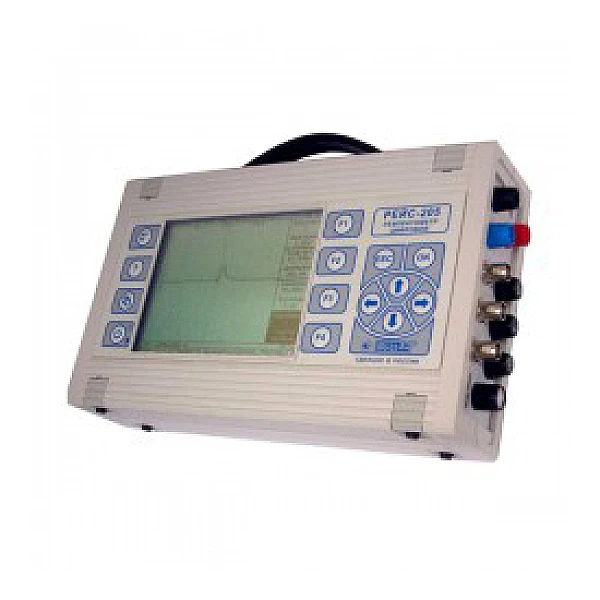

Рефлектометр РЕЙС-205
Назначение
Рефлектометр цифровой РЕЙС-205 с функцией моста разработан специально для определения всех видов повреждений кабельных линий связи и других типов кабельных линий.
Функции
- Измерения кабельной линии с целью локализации места повреждения
- обнаружение и точное определение расстояния до места любого повреждения (короткое замыкание, обрыв, низкоомные утечки, высокоомные утечки, понижение изоляции) кабельных линий связи, силовых кабельный линий и любых других кабельных линий локационным методом (методом импульсной рефлектометрии), мостовым методом, волновым методом и методом кратковременной дуги;
- замена всех отечественных приборов для определения мест повреждения в кабельных линиях: Р5-9, Р5-10, Р5-13, Р5-17, К6Р-5, ЦР-0200, ПКП-5, ИРК-ПРО и многих зарубежных импульсных приборов и мостов фирмы Seba Dynatronic (Германия), фирмы Hagenuk (Германия), фирмы Riser Bond (США) и других фирм;
- паспортизация кабельных линий с созданием и сохранением в энергонезависимой встроенной памяти и на
- компьютере базы данных (паспортов) по рефлектограммам и параметрам обслуживаемых линий;
- диагностика состояния кабельной линии за счет сравнения рефлектограмм, сопротивления изоляции и других параметров кабельной линии с ранее измеренными значениями (паспортными данными);
- измерение длины линии (в том числе длины кабеля на бухте или барабане);
- измерение коэффициентов укорочений и запись их в энергонезависимую память;
- определение волнового сопротивления линии.
- Серийные и приемочные измерения кабельных линий
- измерение сопротивления изоляции;
- измерение сопротивления шлейфа (петли);
- измерение оммической асимметрии (разности сопротивлений жил);
- измерение емкости линии;
- сохранение измеренных параметров кабельных линий во встроенном запоминающем устройстве и на компьютере.
| Параметр | Значение |
|---|---|
| 1. Режим Метод импульсной рефлектометрии | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5): | 12, 25, 50, 100, 200, 400, 800, 1600, 3200, ... 102400 м |
| Коэффициент укорочения : | установка или измерение в пределах 1,000...7,000 имеется встроенная таблица коэффициентов укорочения |
| Зондирующие сигналы: | импульс 7 В (25 В), длительность 10 нс...30 мкс |
| Выходное сопротивление: | 30...420 Ом, с отображением величины на экране |
| Перекрываемое затухание: | не менее 80 дБ |
| Инструментальная погрешность измерения расстояния: | не более 0,2 % |
| Разрешающая способность по расстоянию при укорочении 1,5: | не хуже 3 мм (только в нашем рефлектометре)!!! |
| Система отсчета: | при помощи двух вертикальных курсоров: нулевого и измерительного |
| Режимы измерения: | Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3; Сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-память Разность - Отображение разности двух рефлектограмм: вход-вход, вход-память или память-память Связь – Отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3) |
| Растяжка: | Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза |
| Память: | Возможность запоминания до 500 рефлектограмм со всеми параметрами прибора |
| Время хранения информации при выключенном питании: | не менее 10 лет |
| Отстройка от аддитивных помех и шумов: | Аналоговая фильтрация за счет подключения фильтра нижних частот Усреднение посредством цифрового накопления |
| Отстройка от синхронных помех: | При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля) При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля ) |
| Отображение информации: | Рефлектограммы и результаты цифровой обработки отображаются в графическом виде Режимы работы, параметры, информация - в алфавитно-цифровом и символьном виде |
| Экран: | Встроенный жидко-кристаллический экран с высокой контрастностью, специально подобранный для четкого отображения при ярком солнечном свете, размер экрана 115х90мм, количество точек 320х240, возможность включения подсветки для работы в темноте |
| Калибровка по расстоянию: | Автоматическая - при включении питания |
| Питание: | встроенные аккумуляторы сеть переменного тока напряжением 85...265 В, 47...63 Гц бортовая сеть автомобиля 11...15 В |
| Условия эксплуатации: | По ГОСТ 22261-94, диапазон рабочих температур: -20 ... +50°С |
| Габаритные размеры: | 275 х 160 х 65 |
| Масса: | Не более 2 кг, с учетом встроенных аккумуляторов |
| Параметр | Значение | |
|---|---|---|
| 2. Режим Мостовой метод | ||
| Измеряемый параметр | Диапазон измерения | Погрешность измерения |
| Сопротивление шлейфа | 0,1 Ом ...20 КОм 20 … 100 КОм | 0,1 % 0,2 % |
| Оммическая асимметрия | 0,1 Ом ... 100 Ом | 0,2 % |
| Емкость линии | 1 нФ ... 3 мкФ | 2 % |
| Сопротивление изоляции | 10 кОм ... 1 ГОм 1 ГОм … 10 ГОм 10 ГОм … 50 ГОм | 5 % 10 % не нормируется |
| Расстояние до места повреждения (понижения изоляции, утечки) | 100 км (при погонном сопротивлении 100 ом/км) | 0,2 … 1 % от длины кабеля (в зависимости от сопротивления утечки) |
| Отображение информации | Режимы измерения, измерительные схемы и измеренные параметры отображаются в графическом, символьном и алфавитно-цифровом виде на экране прибора | |
| Режимы измерения: | непосредственное измерение, работа с памятью, передача и прием информации с компьютера | |
| Внутренняя память | Запоминание и долговременное хранение: результатов измерения не менее 100 кабелей с измерительными схемами, параметров не менее 50 кабелей | |
