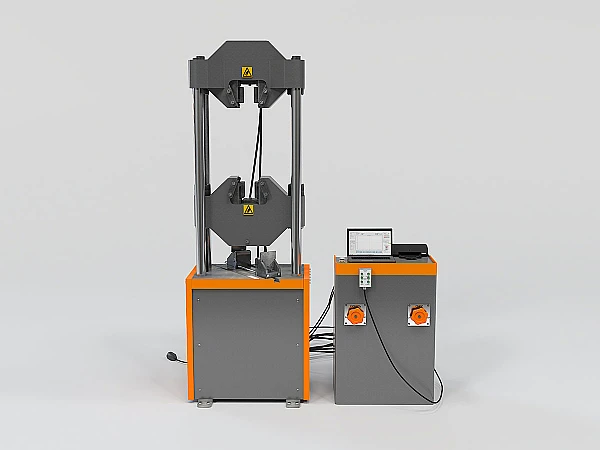

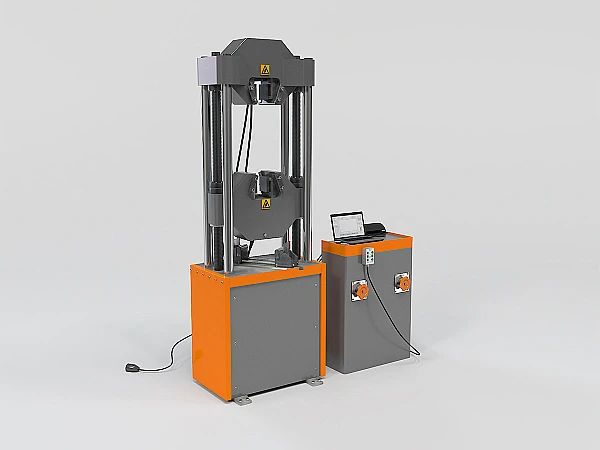

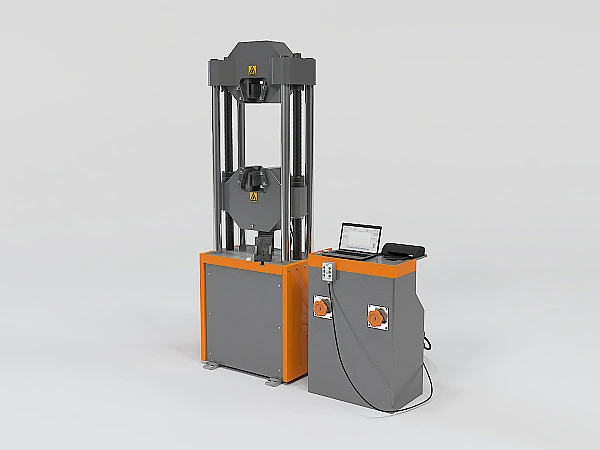

Разрывные гидравлические машины РГМ-2000-М
Машины испытательные универсальные РГМ производятся в соответствии с ГОСТ 28840-90 и предназначены для проведения испытаний металлов и сплавов на их основе, в т.ч. арматурной стали, конструкционных сталей, чугуна и других материалов в режимах растяжения, сжатия и изгиба, а также, при применении специальной оснастки, обеспечивают возможность проведения испытаний на прокол, сдвиг, срез и загиб.
Модификации машин РГМ компании «Метротест» отличаются диапазонами нагрузок, степенью автоматизации, погрешностью измерения, размерами рабочего пространства и габаритными размерами.
В основной комплект поставки машины входит: модуль силозадающий гидравлический, шкаф управления, клиновые захваты, соединительные рукава, техническая документация, заключение о первичной поверке и свидетельство о присвоении Знака качества испытательного оборудования.
Комплект приспособлений для проведения испытаний на машине РГМ поставляется по техническому заданию Заказчика.
Дополнительно машины могут быть укомплектованы специальными приспособлениями для растяжения образцов особой формы, приспособлениями для изгиба и нестандартными столами сжатия, расширяющими функциональные возможности машин.
Машины разрывные РГМ, зарегистрированы в Государственном реестре средств измерений России № 57860-14, Республики Казахстан № KZ.02.03.06423-2015/57860-14 и Республики Беларусь № РБ 03 03 5680 15, имеют необходимые сертификаты и свидетельства, а также удостоены грамот и дипломов.
Модификации гидравлических машин:
-
Разрывные машины модификации РГМ базовой комплектации оснащены четырех или шестиколонным силозадающим модулем, гидростанцией с ручным управлением и пультом оператора с микропринтером. Пульт оператора представляет собой отдельный модуль и предназначен для задания параметров испытаний и обработки результатов испытаний. Результаты испытаний в виде графиков испытания и текущих значений выводятся на дисплей пульта оператора в реальном времени.
-
Разрывные машины модификации РГМ-М оснащены четырех или шестиколонным силозадающим модулем, гидростанцией с ручным управлением и компьютеризированной системой со специальным авторским программным обеспечением «MTest-RGM-1.15», позволяющим расширить функциональные возможности машин. Программное обеспечение отображает графики испытания (нагрузка-перемещение, нагрузка-время и перемещение-время) в реальном времени, определяет текущие скорости перемещения активного захвата (мм/мин) и нагружения (кН/с), текущее и максимальное значения деформации и нагрузки, приложенной к испытуемому образцу, рассчитывает и сохраняет результаты испытания для дальнейшей обработки, формирует протокол испытаний для вывода на печать. В программное обеспечение возможно внесение ГОСТов по техническому заданию Заказчика.
В компьютеризированную систему входит: ПК с программным обеспечением «MTest-RGM-1.15», принтер, комплект кабелей связи, модуль сбора показаний с датчиков и согласования интерфейсов, инструкция оператора на русском языке.
-
Разрывные машины модификации РГМ-А оснащены сервогидравлическим приводом, четырех или шестиколонным силозадающим модулем, гидростанцией для автоматического управления и системой управления режимом испытаний в автоматическом режиме. Автоматизированная система с авторским программным обеспечением «MTest-RGM-2.15» управляет машиной автоматически по заданному с ПК алгоритму, а также получает и обрабатывает результаты испытаний в реальном времени, отображает графики испытания (нагрузка-перемещение, нагрузка-время и перемещение-время), определяет текущие скорости перемещения активного захвата (мм/мин) и нагружения (кН/с), текущее и максимальное значения деформации и нагрузки, приложенной к испытуемому образцу, рассчитывает основные показатели, автоматически останавливать испытания при разрыве образца, автоматически сохраняет результаты испытаний, формирует протокол испытания для вывода на печать. В программное обеспечение возможно внесение ГОСТов на испытания по техническому заданию Заказчика.
-
В автоматизированную систему входит: ПК с программным обеспечением «MTest-RGM-2.15», принтер, комплект кабелей связи, модули сбора данных и контроллер для управления машиной, инструкция оператора на русском языке.
| Отличительные особенности | РГМ-100 | РГМ-300 | РГМ-600 | РГМ-1000 | РГМ-2000 |
|---|---|---|---|---|---|
| Наибольшая предельная нагрузка | 100 кН | 300 кН | 600 кН | 1000 кН | 2000 кН |
| Определяемая нагрузка | 4-100 кН | 12-300 кН | 24-600 кН | 40-1000 кН | 80-2000 кН |
| Номинальная цена деления единицы наименьшего разряда силоизмерителя | 0,01 кН | ||||
| Предел допускаемой погрешности измерения нагрузки при прямом ходе | ± 1 (± 0,5) % | ||||
| Высота рабочего пространства, верхняя зона, не менее | 600 мм | 685 мм | 710 мм | 800 мм | |
| Высота рабочего пространства, нижняя зона, не менее | 550 мм | 560 мм | |||
| Полный рабочий ход подвижной траверсы | 600 мм | 685 мм | 710 мм | 800 мм | |
| Полный рабочий ход гидравлического поршня | 150 мм | 250 мм | |||
| Ширина рабочего пространства между колоннами, не менее | 390 мм | 560 мм | 650 мм | ||
| Максимальная скорость перемещения активного захвата | 60 мм/мин | ||||
| Максимальная длина образца при испытании на растяжение, с учетом рабочего хода гидравлического поршня | 740 мм | 845 мм | 880 мм | 970 мм | |
| Ширина захватываемых плоских образцов (по отдельному заказу) | 0-15 (32) мм | 0-15 (40) мм | 0-40 (60) мм | 0-60 (80) мм | |
| Диаметр захватываемых цилиндрических образцов |
10-20 мм
20-32 мм
|
13-26 мм
26-40 мм
|
20-40 мм
40-60 мм
|
40-60 мм
60-80 мм
| |
| Размер столов сжатия | Ø 155 мм | 205х205 мм | |||
| Максимальное расстояние между опорными роликами при испытании на изгиб | 300 мм | 400 мм | 600 мм | ||
| Размеры роликов изгибающего приспособления (диаметр-длина) | 30-140 мм | 50-140 мм | |||
| Габаритные размеры машины (ДхШхВ), не более | 2010х950х2150 мм | 2200х950х2500 мм | 2400х950х2700 мм | 2600х950х2900 мм | |
| Масса, не более | 1500 кг | 2000 кг | 3500 кг | 5500 кг | |
| Потребляемая мощность, не более | 2,5 кВт | ||||
| Питание | 380 В, 50 Гц | ||||
| Шумовая нагрузка, не более | 75 дБ | ||||
