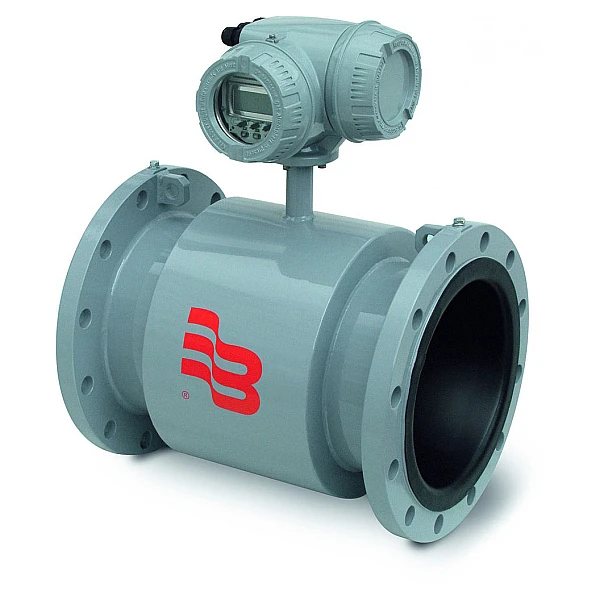

Расходомер ModMAG M3000/M4000
Модульные расходомеры ModMAG позволяют проводить измерения во взрывоопасных зонах класса 1 и 2, с установкой на датчик или удаленно. Корпус преобразователя из аллюминия с порошковым покрытием доступен в классе защиты IP67, с отдельным подключением. Программирование можно выполнять с закрытым корпусом, с помощью магнитного стилуса, или с открытым корпусом, с помощью трех клавиш. Четырехстрочный дисплей показывает всю необходимую информацию: фактический расход, суммарный расход, и статусные сообщения. Новые компенсационные технологии обеспечивают высокую точность, особенно при низких значениях расхода.
Работа расходомеров M3000/M4000 практически не зависит от давления, плотности, вязкости или температуры измеряемой жидкости. Современный микропроцессорный конвертер сигнала позволяет достичь высокой точности с погрешностью всего ±0,25%. Расходомер сетифицирован для взрывоопасных зон. Дополнительно предлагается широкий спектр вариантов материалов обшивки корпуса, фланцев и электродов.
Электроды
Измерительные электроды устанавливаются внутри трубы друг напротив друга по бокам трубы (на 3 и 9 часов). Электромагнитные расходомеры Badger оснащены функцией определения пустой трубы. Эта функция обеспечивается дополнительным электродом, который устанавливается в верхней части трубы (в позиции на 12 часов). Когда электрод не покрыт жидкостью более 5 секунд, на экран выводится сообщение и измерение прекращается чтобы сохранить точность. Когда электрод снова погружается в жидкость, сообщение об ошибке исчезает и измерение возобновляется.
В качестве альтернативы заземлительным кольцам, входящим в базовый комплект, возможна установка электрода заземления. Данный электрод устанавливается в нижней части трубы (в позиции на 6 часов) во время сборки расходомера.
Преимущества расходомеров
- Сертифицированы для взрывоопасных зон Class I, Div 2 (M3000), Div1(M4000)
- Основаны на цифровом процессоре (DSP)
- Соответствуют стандартам CE и FCC
- Большой четырехстрочный 16-значный ЖК-дисплей с подсветкой
- Удобная настройка и программирование
Цифровые и аналоговые выходы - Дополнительный источник питания 24В
- Корпус с защитой IP66/IP67
- Установка преобразователя на датчик или удаленно
Измерение потока в двух направлениях и тотализация - Автоматическая стабилизация нуля
- Воспроизводимость 0,1%
- Определение пустой трубы
- Высокая точность, независимо от плотности, вязкости и температуры жидкости
- Наличие твердых частиц не влияет на точность измерений
- Самодиагностика
Технические характеристики
| Модель | M3000 | M4000 |
| Диапазон измерения | 0.03 - 12 м/с | |
| Измеряемое направление потока | Измерение в двух направлениях | |
| Размеры | 15 - 600 мм | 6-300 |
| Проводимость | мин. 5 мкСм/см | |
| Погрешность | ±0,25% расхода при скорости> 0.5 м/с
±0.001 м/с при скорости < 0.5 м/с | |
| Воспроизводимость | 0,1% расхода | |
| Тотализация | 3 значения (2 направления и среднее) | |
| Аналоговые выходы | 0-10, 0-20 и 4-20 мА, Макс. сопротивление 750Ом. | |
| Частотный выход | Открытый коллектор - максимальный расход = 10кГц | |
| Цифровые выходы | (2) Открытый коллектор (программируемые - импульс, сигнализация, статус или частота) Макс. 24В пот.тока, 0,5Вт | |
| Обмен данными | RS232C, совместимость с ANSI-терминалом | |
| Дисплей | ЖК, 4 строки, 16 знаков, подсветка. 3 значения тотализации, значение расхода, сигнализация, состояние выходов, диагностические сообщения. | |
| Материал электродов | Alloy C, золото/платина, тантал, платина/родий | |
| Материал обшивки | Тефлон (PTFE) 15 - 600 мм, резина 25 - 600 мм | Тефлон (PTFE) 15 - 300 мм, резина 25 - 300 мм |
| Температура жидкости | Преобразователь установлен удаленно: PTFE: От -20°C до 105°C, Резина: От 0°C до 80°C | |
| Преобразователь установлен на датчике: PTFE: От -20°C до 100°C, Резина: От 0°C до 80°C | ||
| Рабочее давление | макс. 16 бар | |
| Окружающая температура | От -20°C до 50°C | |
| Питание катушек | Импульсный DC | |
| Материал трубы | 316 нерж. сталь | |
| Материал обшивки трубы | Литая углеродистая сталь | |
| Материал обшивки соединений | Литой аллюминий с порошковым покрытием | |
| Фланцы | Углеродистая сталь или нерж сталь 316 | |
| Кольца заземления | Нерж сталь 316 или Alloy C | |
| Электрод заземления | Alloy C, золото/платина, тантал, платина/родий | |
| Защита преобразователя | IP66/67 | IP66 |
| Электрические характеристики | Серитфицирован для взрывоопасных зон Class 1, Div 2 | Серитфицирован для взрывоопасных зон Class 1, Div 1 |
