Программная система ТИМ КРЕДО НИВЕЛИР является подсистемой программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО), которая обеспечивает доступ к функционалу камеральной обработки полевых измерений геометрического нивелирования I–IV классов, технического и высокоточного инженерного нивелирования, выполняемого оптическими и цифровыми нивелирами.
Успешно применяется при создании высотных государственных геодезических опорных сетей и местных высотных сетей, а также при геодезическом обеспечении строительства, наблюдении за вертикальными смещениями зданий, сооружений и оборудования.
ПРЕИМУЩЕСТВА
- Обработка данных цифровых и оптических нивелиров при уравнивании геометрического нивелирования от технического до первого класса точности;
- Обработка данных всех основных производителей цифровых нивелиров;
- Интегрированы алгоритмы по автоматическому и полуавтоматическому поиску грубых ошибок;
- Широкий перечень выходных документов (ведомости, чертежи, схемы). Ведомости формируются, исходя из требований нормативно-правовых актов, требований пользователя и стандартов предприятия.
ИСХОДНЫЕ ДАННЫЕ
- файлы в форматах цифровых нивелиров: Leica (GSI, RAW, TXT, HeXML), Trimble (DAT, M5), Sokkia (SDL, SDR2х, SDR3х), Topcon (TXT, DL), South DL-202 (TXT);
- текстовые файлы в произвольном формате, настраиваются пользователем;
- файлы калибровки комплектов «цифровой нивелир – штриховая рейка», разработанных метрологами МИИГАиКа;
- рукописные (обработанные в соответствии с инструкциями) нивелирные журналы;
- рабочие схемы нивелирования;
- файлы в форматах DXF/DWG, LandXML, TopoXML, ArcGIS;
- данные картографических сервисов Google, Bing, Ресурсы Росреестра и др., подгружаемые в проект с учетом системы координат проекта из Библиотеки Геодезических Данных;
- растры в форматах bmp, tmd, gif, jpg, jpeg, jpc, jpe, png, jp2, j2k, jpf, jpx, jmm, mj2, crf, tiff, tif, tff, ecw, rsw, pcx;
- матрицы высот в форматах GeoTiff, PHOTOMOD, MTW 2000, SRTM, SRTM ASCII, матрицы высот в формате. clm;
- модели аномалий силы тяжести в редукции Буге (B20-85L18-180_BGI, B20-85L18-180_ICGEM)
- Импорт исходных данных в форматах цифровых нивелиров, текстовых файлов, файлов калибровки.
- Обработка журналов нивелирования I–IV классов, I–III разрядов, а также технического класса точности.
- Обмен информацией для пунктов между ТИМ КРЕДО НИВЕЛИР, ТИМ КРЕДО ДАТ и ТИМ КРЕДО ТРАНСКОР.
- Предварительная обработка измерений, анализ соответствия требованиям нормативных документов для двух горизонтов, левого и правого хода, прямого и обратного хода.
- Расчет поправок за переход к нормальным высотам для нивелирования I–III классов (разрядов) по трем методикам, с возможностью подключения и использования в расчётах данных прямоугольной сетки аномалий Буге, полученных из гравитационной модели Земли (EGM2008).
- Построение поверхности и её отображение в виде градиентной заливки и изолиний.
- Создание и редактирование точечных, линейных и площадных топографических объектов, и их атрибутов.
- Использование поставочных веб-карт (Google, Bing, Ресурсов Росреестра) и добавление сторонних интернет ресурсов для использования в виде подложки в проекте.
- Учет поправок в превышения по секциям «dh» за отличие средней длины метра комплекта реек от номинала по результатам эталонирования и «dht» за различие температуры реек при эталонировании для нивелирования I–IV классов.
- Автоматическое формирование топологических связей сети.
- Анализ грубых ошибок измерений с использованием Lp и L1-анализа, трассирования в интерактивном режиме.
- Возможность объединения в автоматическом и ручном формате левой и правой, прямой и обратной нивелировок при нивелировании I класса (I разряда), выполненных с использованием цифровых нивелиров.
- Расчет случайных и систематических ошибок нивелирования, в том числе с возможностью раздельного расчета по исполнителям.
- Использование параметрического способа уравнивания с возможностью совместного уравнивания измерений разных классов (разрядов) точности, апостериорная оценка точности измерений.
- Возможность назначения весов ходов при выполнении уравнивания с учетом влияния случайной ошибки (для ходов, выполненных в прямом и обратном направлениях).
- Расчет отметок «боковых» пунктов, усреднение многократных наблюдений на «боковые» пункты.
- Экспорт данных в текстовые файлы произвольного формата по шаблону пользователя, а также в распространённые форматы TopoXML/LandXML, DXF/DWG, MIF/MID.
- Расчет и экспорт в текстовый файл разностей превышений di: d1–d0 – для I класса и I разряда нивелирования и d6 – для II–III класса и II разряда нивелирования.
Формирование и настройка выходных документов выполняется согласно национальным стандартам или стандартам предприятия, с настройкой на любые языки, включая иврит и арабский, с использованием приложения Редактор шаблонов.

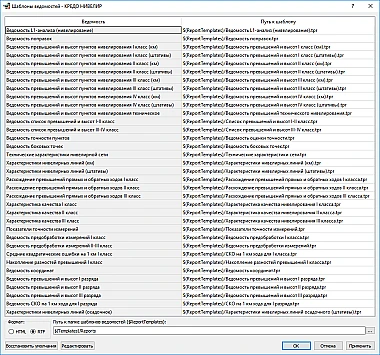

По результатам уравнивания могут быть сформированы следующие ведомости:
- предобработки измерений l и ll – lll классов (с учетом поправок: за среднюю длину рабочего метра пары реек, за различие температуры);
- превышений и высот пунктов для всех классов нивелирования;
- координат, поправок и точности пунктов;
- технических характеристик нивелирной сети;
- характеристик нивелирных линий;
- показателей точности измерений;
- боковых точек;
- СКО на 1 км хода.
Подсистема ТИМ КРЕДО НИВЕЛИР позволяет сформировать отчётные документы в виде схем, благодаря следующему функционалу:
- команды по созданию подписей любых объектов (координат точек и узлов координатной сетки, углов, отрезков и т.д.);
- построение простых элементов (отрезков, поллиний, эллипсов и т.д);
- создание подписи СКО превышений между пунктами и др.
Выходные документы (ведомости и чертежи) в ТИМ КРЕДО НИВЕЛИР создаются на основе шаблонов, определяющих внешнее оформление документа. Шаблоны чертежей, планшетов, штампов и ведомостей создаются и редактируются в приложении Редактор шаблонов.
| Процессор | Intel Core i3/i5/i7 или аналогичный |
| ОЗУ | не менее 4 ГБ |
| Операционная система |
Astra Linux РЕД ОС ALT Linux AlterOS Microsoft Windows 7 x64 Service Pack 1 Microsoft Windows 8.1 x64 Microsoft Windows 10 x64 Microsoft Windows 11 |
Для обеспечения функционирования подсистемы требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
