ТИМ КРЕДО ГЕОТЕХНИКА
Программная система ТИМ КРЕДО ГЕОТЕХНИКА является подсистемой Программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО), которая обеспечивает доступ к функциональности геотехнических расчетов, на основе физико-механических характеристик грунтов.
Исходными данными для выполнения расчетов являются цифровая топографическая основа и модель геологического строения исследуемого участка.
Система позволяет в качестве исходных моделей использовать как уже существующие модели рельефа и геологии, так и созданные непосредственно в системе – различными автоматическими и ручными способами.
ТИМ КРЕДО ГЕОТЕХНИКА используется как подсистема в рамках программной системы ТИМ КРЕДО при инженерно-геологических изысканиях.
ПАРАЛЛЕЛЬНАЯ РАБОТА
Использование подсистемы ТИМ КРЕДО ГЕОТЕХНИКА обеспечивает совместную работу нескольких специалистов над одним объектом. Информация из отдельных проектов легко и без потерь может быть объединена.
С подсистемой поставляется библиотека геологических данных различных типов, описывающих стратиграфические, генетические, литологические и другие свойства объектов геологических изысканий, а также библиотеки линий, штриховок, шаблонов чертежей, ведомостей.

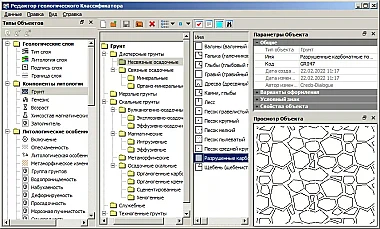

В любой из библиотек можно создавать новые или корректировать существующие данные согласно стандартам предприятия. Для этих целей в подсистему встроены интуитивно понятные редакторы. А с помощью Редактора геологического Классификатора пользователю предоставляется возможность создания и собственных типов данных.
Использование библиотек повышает скорость и результативность работы инженера, избавляя его от кропотливого, монотонного труда при наполнении цифровой модели разнообразной информацией и при оформлении выходных документов. Гарантируется соответствие данных библиотек актуальным отечественным нормативным документам.

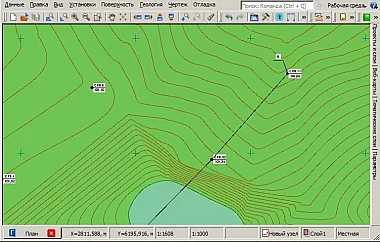

В качестве цифровой топографической основы в подсистеме ТИМ КРЕДО ГЕОТЕХНИКА используется настройка на уже существующую поверхность Рельефа, находящуюся в других проектах. Таким образом, исключается дублирование исходных поверхностей. Предварительно модель рельефа создается изыскателями в ТИМ КРЕДО или сторонних ПО.
Для определения планового положения Расчетного сечения пользователю предоставляется инструментарий создания геометрии маски, определения ее внешнего вида и подписей.

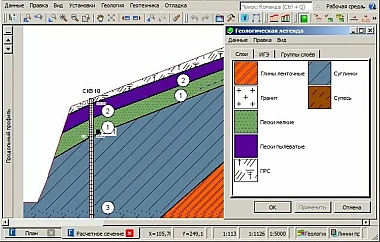

В подсистеме ТИМ КРЕДО ГЕОТЕХНИКА основой геологической модели является Геологическая легенда, содержащая список грунтов объекта. Именно в Легенде задаются ф/м характеристики грунтов, необходимые для геотехнических расчетов.
Создание Профиля склона – возможно по поверхности Рельефа, по любой другой поверхности, произвольно вручную. Это позволяет на одной модели геологии обсчитать склон с различными вариантами его профиля.
Модель геологического строения создается автоматически по геологическим выработкам или ручным трассированием слоев между выработками. Если модель геологии была создана ранее, ее можно скопировать из геологических разрезов или 3D-модели.
РАСЧЕТ УСТОЙЧИВОСТИ СКЛОНА
ИСХОДНЫЕ ДАННЫЕ
Нормативный коэффициент устойчивости – задается вручную или рассчитывается по задаваемым коэффициентам надежности, нагрузок, условий работы.
Поверхность скольжения ограничивается профилем склона и может быть создана в виде круговой кривой, круговой аппроксимационной кривой, полигональной ломаной.
Вертикальные расчетные блоки выделяются в узлах профиля, в точках выклинивания слоев, в точках выхода границ слоев на профиль склона и поверхность скольжения, а также с шагом. Расчетные блоки при наличии подземных вод выделяются автоматически.
ВЫПОЛНЕНИЕ РАСЧЕТА
В подсистеме ТИМ КРЕДО ГЕОТЕХНИКА расчет устойчивости склона выполняется по методикам — Феллениуса / Петтерсона, Бишопа, Янбу, Шахунянца. При выполнении расчета возможен оптимизационный подбор круговой и аппроксимационной поверхности Скольжения.
В качестве дополнительный условий расчета возможен учет сейсмичности района, подземных вод на объекте и вертикальной нагрузки.
Результат расчета выводится в виде протокола с исходными параметрами, фрагментом чертежа склона, расчетными таблицами и расшифровкой методик. Протокол можно сохранить в форматах html, xls, xlsx.
РАСЧЕТ ВРЕМЕНИ ОСАДКИ ГРУНТА
Для выполнения расчета интерактивно выбирается геологический слой и указывается местоположение расчета, определяется мощность слоя в точке расчета. По выбранному слою определяется его Коэффициент фильтрационной консолидации Cv.
Расчет выполняется по сокращенной методике теории фильтрационной консолидации, согласно «Пособия по проектированию земляного полотна автомобильных дорог на слабых грунтах» (МИНТРАНС РФ, ФДА РОСАВТОДОР).
Результат выводится в виде протокола с исходными параметрами, фрагментом чертежа разреза, расшифровкой расчета и графиком консолидации. Протокол можно сохранить в форматах html, xls, xlsx.
| Процессор | Intel Core i3/i5/i7 или аналогичный |
| ОЗУ | не менее 4 ГБ, рекомендуется 16 ГБ |
| Операционная система |
Astra Linux РЕД ОС ALT Linux AlterOS Microsoft Windows 7 x64 Service Pack 1 Microsoft Windows 8.1 x64 Microsoft Windows 10 x64 — рекомендуется Microsoft Windows 11 x64 |
Для обеспечения функционирования подсистемы требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
