Пленка радиографическая ФОМАКС Р7
ФОМАКС — российский бренд технической радиографической пленки для неразрушающего контроля. Пленка ФОМАКС производится трех типов: Р4, Р5, Р7 в соответствии с ТУ 20.59.11-111-96651179-2022. Тип пленки выбирается исходя из задач контроля и требований нормативно-технической документации.
ФОМАКС Р7 — мелкозернистая высококонтрастная рентгеновская пленка. Хорошо подходит для контроля изделий из металлов со средним и высоким атомным числом. Чаще всего используется при контроле сварных соединений и основного металла магистральных трубопроводов и металлоконструкций. Основные области применения: объекты нефтехимии, транспортировки газа и нефтепродуктов.
Классификация пленки
Пленка ФОМАКС Р7 относится к классу С5 по ГОСТ Р ИСО 11699–1–2023 и классу III по ASTM E1815. В таблице ниже приведено ее соответствие продукции других брендов, относящихся к тем же классам.
| Класс | Фомакс | Тасма | Agfa | Carestream | Kodak | Fujifilm |
| C5 по ГОСТ Р ИСО 11699–1–2023 | Р7 | РТ-7Т | D7 | AA400 | 7400 | IX100 |
| III по ASTM E1815 | Р7 | — | D8 | — | — | — |
Формат и упаковка

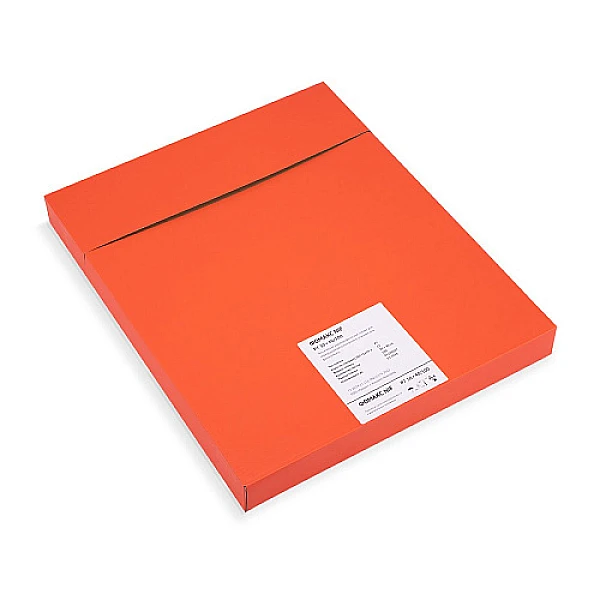

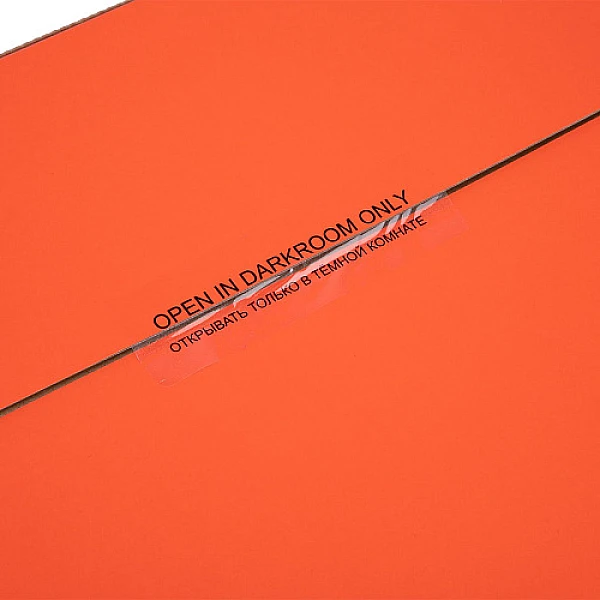

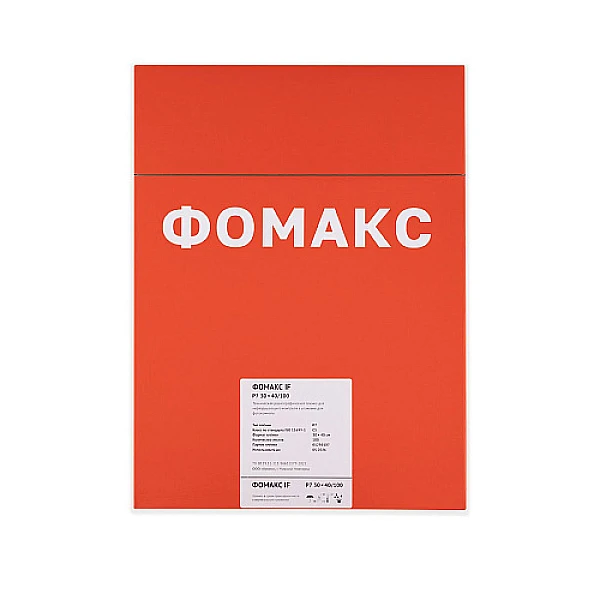

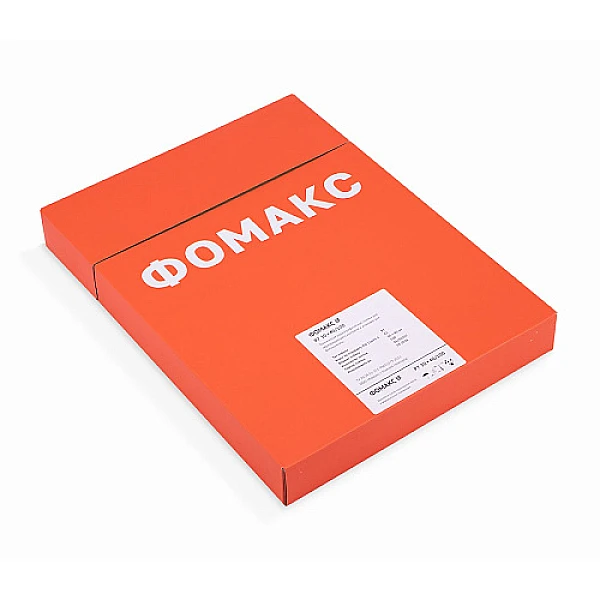

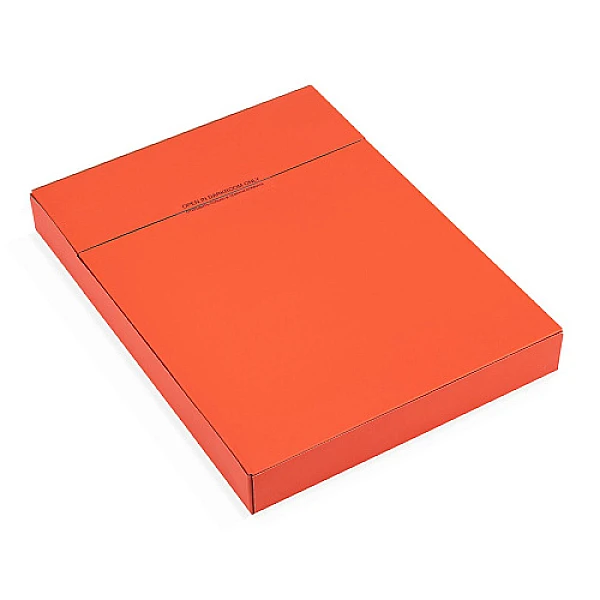

Пленка ФОМАКС Р7 производится в формате листовой радиографической пленки. Пленка листового формата упаковывается по 100 листов в светонепроницаемый конверт. Варианты упаковки:

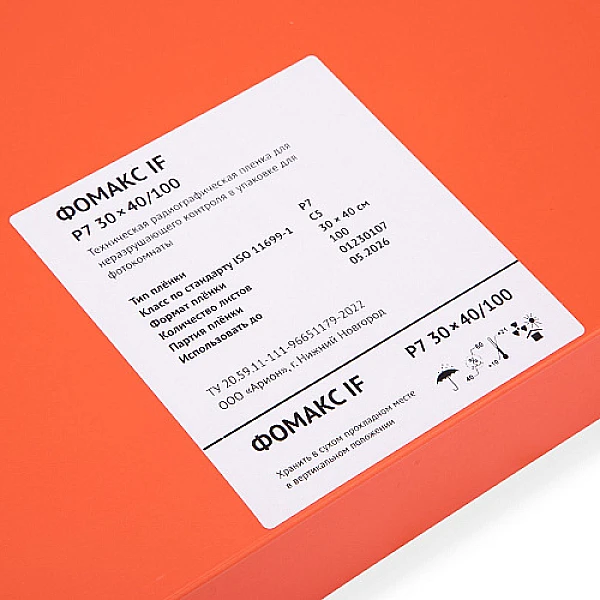

- IF — каждый лист пленки проложен бумагой;

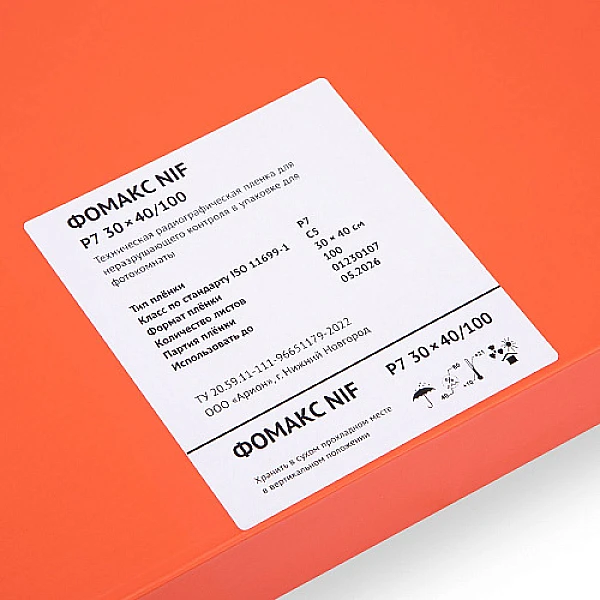

- NIF — листы пленки не проложены бумагой.
Пример маркировки для заказа радиографической пленки:
ФОМАКС Р7 30×40 IF (50 листов) ТУ 20.59.11-111-96651179-2022
ФОМАКС Р7 30×40 NIF (100 листов) ТУ 20.59.11-111-96651179-2022
Номограммы экспозиций
Ниже приведены номограммы экспозиций с применением пленки ФОМАКС Р7 при следующих условиях:
| Свинцовый экран | 0,03 мм |
| Фокусное расстояние | 1 м |
| Оптическая плотность снимка | 2,5 |
| Химреактивы | проявитель ФОМАКС МП фиксаж ФОМАКС МФ |
| Полный цикл проявочной машины | 8 мин. |
| Температура проявления | +28 °С |
Контролируемый материал — алюминий
Контролируемый материал — сталь
Проявка и хранение
Проявку рентгеновской пленки рекомендуется производить с помощью реактивов ФОМАКС, которые поставляются в виде жидких концентратов (краткая инструкция приведена во вкладке «Технические характеристики»). Пленка ФОМАКС одинаково хорошо подходит как для обработки вручную, так и для обработки в автоматических проявочных машинах.
Пленку рекомендуется хранить в сухом прохладном помещении при температуре от +4 до +24 °С, исключая воздействие агрессивных испарений и газов. Также необходимо обеспечить надлежащую защиту пленки от рентгеновских, гамма-лучей и иного проникающего излучения.
| Наименование параметра |
Спецификация по ISO |
ФОМАКС Р7 IX100HD |
| Класс качества | C5 | C5 |
| Отношение сигнал/шум | не меньше 120 | 148 |
| Фактор гранулярности | не больше 0,032 | 0,028 |
| Коэффициент контрастности при D = 2 | не меньше 3,8 | 4,2 |
| Коэффициент контрастности при D = 4 | не меньше 6,4 | 8,0 |
| Оптимальные условия хранения | — | +4...+24 °С |
| Срок годности | — | 3 года |
Фотохимическая обработка пленки
Экспонированная пленка должна быть проявлена в течение 2 часов в соответствии с инструкциями, приведенными в таблицах ниже.
Автоматическая проявка
| Химреактивы | Температура химреактива, °С | Время обработки, сек. | Температура высыхания, °С | Расход химреактивов | |
| мл на 1 лист (30 × 40 см) | мл/м² | ||||
| Проявитель Фомакс МП | +28 | 110 | +45...+55 | 80 | 665 |
| +30 | 80 | ||||
| Фиксаж Фомакс МФ | +28 | 110 | 200 | 1665 | |
| +30 | 80 | ||||
Ручная проявка
| Химреактивы | Температура химреактива, °С | Время обработки, сек. | Температура высыхания, °С |
| Проявитель Фомакс РП | +20 | 300 | температура окружающей среды |
| Фиксаж Фомакс РФ | +18...+22 | 300–600 |
Пленка ФОМАКС Р7 производится в формате листовой радиографической пленки. Пленка листового формата упаковывается по 100 листов в светонепроницаемый конверт.
Варианты упаковки:
- IF — каждый лист пленки проложен бумагой;
- NIF — листы пленки не проложены бумагой.
