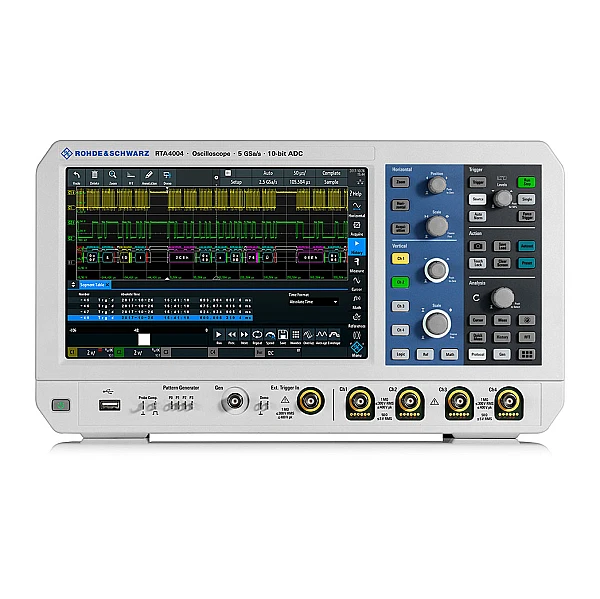

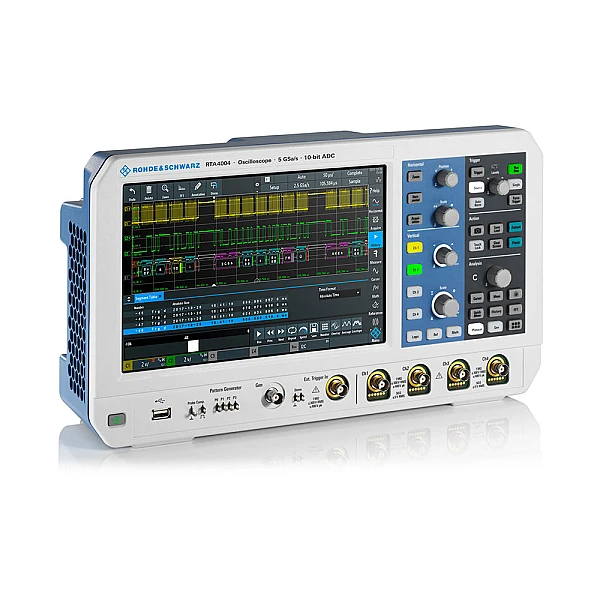

Осциллограф Rohde & Schwarz RTA4004-B243

Осциллограф RTA4004, разработанный компанией Rohde & Schwarz, представляет собой высокоточный измерительный инструмент для выполнения любой производственной задачи. Из основных технических характеристик стоит отметить полосу пропускания 200 МГц, 4 изолированных входных разъема, позволяющих тестировать несколько компонентов одновременно, а также частоту дискретизации 5 ГВыб/сек. Если потребуется, рабочий диапазон может быть увеличен путем ввода специального кода.

Главной отличительной особенностью всей серии RTA является 10 битный аналого-цифровой преобразователь собственной разработки Роде Шварц. По сравнению с классическим 8 битным АЦП, он демонстрирует четырехкратное увеличение вертикального разрешения, что гарантирует обнаружение даже единичных аномалий и отклонений. Еще одно весомое отличие - объем встроенной памяти. В стандартной комплектации он составляет 1 миллион точек. Это в восемь раз больше, чем могут предложить аналогичные решения сторонних производителей. Благодаря этому, уже в базовом комплекте поставки присутствует функция архивации, которая способствует длительному захвату временных интервалов.

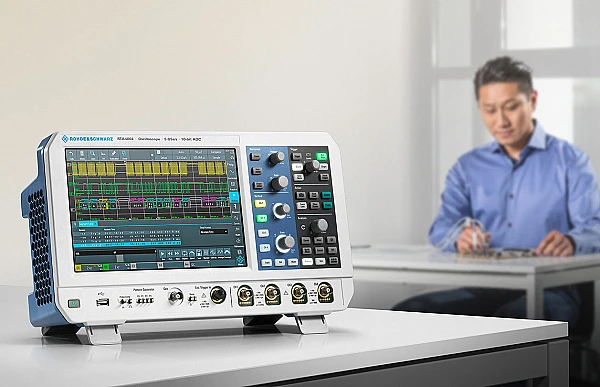

RTA4004 - флагманский инструмент для тестирования и отладки промышленной техники.

Отдельного внимания заслуживает графический интерфейс, который был полностью переработан в соответствии с пожеланиями заказчиков. В то же время, расположение элементов управления максимально приближено к предыдущему поколению. Поэтому, если раньше Вам приходилось работать с аппаратурой R&S, Вы сразу же освоитесь. Клавиша "возврат" производит отмену последнего выполненного действия, если была допущена ошибка. Как и все современные модели осциллографов, новинка оснащена емкостным дисплеем диагональю более десяти дюймов. Это обеспечивает непревзойденное качество изображения и открывает доступ ко всем функциям без использования кнопок. Сенсорный экран также позволяет оставлять отметки прямо на полученной осциллограмме, что упрощает документирование и составление отчетов.

Кроме исследования временных и амплитудных показателей, прибор предлагает пользователю ряд других необходимых технологий. После интеграции соответствующих расширений Вам станет доступно следующее:

• RTA-K18: дополнение превращает изделие в полноценный анализатор спектральной составляющей с поддержкой гибкой регулировки параметров и быстрым временем отклика. Имеется режим построения спектрограммы (зависимости частоты от времени в виде графика), t - стробирование (отображение частотной области в заданном отрезке) и проставление пиковых маркеров (моментальный поиск предельных значений спектра).
• RTA-B1: опция дает возможность выполнять коррелированный во времени анализ цифровых и аналоговых сигналов на всех 16 каналах.
• RTA-B6: синтезатор последовательностей пилообразной, синусоидальной, прямоугольной и случайной формы до 25 Мегагерц.
• RTA-K1, RTA-K2, RTA-K3 осуществляют запуск и декодирование CAN, LIN, UART, RS-232, RS-422, RS-485 и других шин.

Наличие USB порта на фронтальной панели обуславливает простое обновление программного обеспечения, а также сохранение пользовательских настроек и результатов измерений на съемный носитель. Благодаря совместимости с Ethernet и Wi-Fi (требуется адаптер), Вы можете установить сопряжение с персональным компьютером или подключить его к ЛВС или сети интернет. Это обеспечивает удаленное изменение всех параметров устройства, редактирование сценариев включения и постоянный контроль над прибором. Поддерживаются все версии HTML браузеров, поэтому нет необходимости в установке дополнительного ПО.
