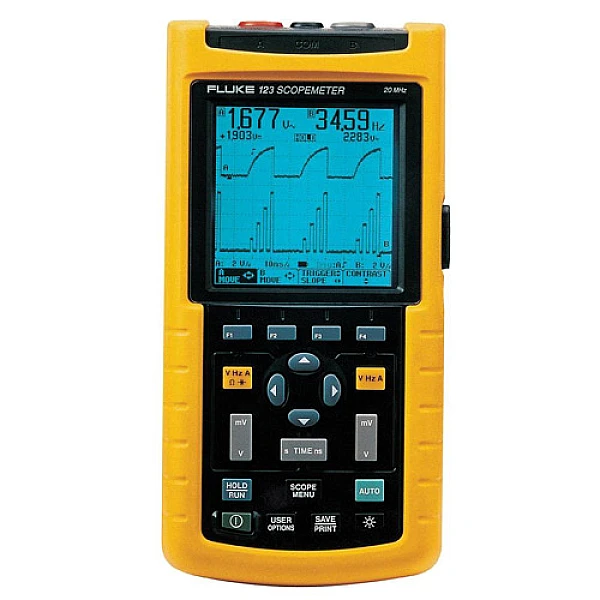

Fluke 123 – это многофункциональный цифровой прибор, органически сочетающий в себе осциллограф, мультиметр и электронный самописец. Такое решение дает возможность не только расширить область применения, но и качественно изменить сам процесс тестирования и диагностики электронного оборудования. В модели Fluke 123 реализован алгоритм "подключайся и смотри", позволяющий измерять и комплексно отображать на дисплее все необходимые параметры одновременно.
Прибор поможет распознать и измерить самые сложные электронные сигналы при работе с шаговыми, линейными и тяговыми электроприводами, системами коммутации и управления, диагностировать неисправности контроллеров, процессоров, первичных преобразователей и слаботочных электронных блоков, а также определить напряжение и силу как переменного, так и постоянного тока, его частоту и т.д.
Осциллограф Fluke 123 способен оценить реальное соответствие выходных характеристик блоков питания условиям работы по "крест - фактору", а также измерить 26 сопутствующих параметров, в частности величину фазового сдвига, скважность сигнала, омическое сопротивление, емкость конденсатора и многие другие показатели. С помощью Fluke 123 производится и проверка цепи на обрыв. Прибор может присоединяться к ПК.
Диагностика производится как единовременно, так и в течение длительного периода, с непрерывной записью показателей в память, либо, при наличии принтера, на бумажный носитель. Таким образом, Fluke 123, цена которого сопоставима со стоимостью профессионального мультиметра, обладает функционалом, для выполнения которого потребовалось бы несколько приборов такого же уровня. Измерения с помощью осциллографа занимают меньше времени и выполняются одним оператором.
Характерные особенности:
- проведение измерений согласно алгоритму Connect- and- View ™;
- широкий ассортимент дополнительной оснастки, поставляемой опционально;
- наличие 2 параллельных каналов;
- высокая эргономичность прибора и удобный в работе интерфейс;
- соответствие конструкции осциллографа в части электробезопасности требованиям IEC1010-1/EN61010.
| Fluke 123 | |||
|---|---|---|---|
| Полоса пропускания | 20 MHz | ||
| Максимальная частота выборки в режиме реального времени | 25 MS/s | ||
| Максимальный объем записываемых данных (число точек для каждого входа) | 512 | ||
| Число входов | 2 | ||
| Чувствительность входа | 5 мВ, 500 В/дел. | ||
| Дисплей и режимы его работы | |||
| Монохромный дисплей | Есть | ||
| Режим отображения огибающих | Есть | ||
| Запуск развертки | |||
| Режим запуска Connect-and-View™ | Есть | ||
| По фронту, однократный, автоколебательный | Есть | ||
| Видеосигналы | Есть | ||
| Выбор определенной строки | Есть | ||
| Внешний (• = стандартный, ITP120 - дополнительный) | ITP120 | ||
| Дополнительные функции | |||
| Курсоры | Нет | ||
| Двойной вход TrendPlot™ | Есть | ||
| Режим тестирования состояния шины | Нет | ||
| Расширенные функции измерения мощности | Нет | ||
| Сохранение настроек и содержимого экрана | 10 | ||
| Мультиметр истинных среднеквадратичных значений | Есть | ||
| Компьютерная программа: FlukeView ScopeMeter (опционально) | Есть | ||
| Безопасность, питание и условия гарантии | |||
| EN61010-1 CAT III | 600 V | ||
| Время работы от батареи (часы), тип | 7, NiMH | ||
| Сетевой адаптер/зарядное устройство в комплекте | Есть | ||
| Интерфейс для подключения к ПК и принтеру (дополнительный) | Есть | ||
| Срок гарантии (годы) на основное изделие | 3 | ||
| Полоса пропускания | |||
| 20 МГц | |||
| Двухканальный измеритель истинных действующих значений Постоянное и переменное напряжение, сопротивление, прозвонка цепей, тестирование диодов | |||
| Ток, температура, ёмкость, относительные измерения в дБ, пик-фактор | |||
| Самописец | Автоматическое масштабирование по вертикали и по времени. | ||
| Отображение текущего, Мин, Макс и среднего значений. | |||
| Частота выборки | 25 MS/s | ||
| Количество входов и АЦП | 2 | ||
| Диапазон развёрток | |||
| Fluke 123: 10 нс - 1 мин/деление | |||
| Входная чувствительность | 5 мВ - 500 В/деление | ||
| Режимы синхронизации | Connect-and-View™ (автоматический режим), Непрерывная развёртка, Однократная развёртка, По уровню, Видео, Внешняя | ||
| Определение выбросов | до 40 нс | ||
| Осциллографические измерения | Осциллографические измерения | ||
| Максимальная длина записи | 512 мин/макс точек на вход | ||
| Требования к окружающей среде | |||
| Рабочая температура | от 0 °C до 50 °C | ||
| Температура хранения | от -20°С до +60°С | ||
| Допустимая высота эксплуатации | 3,000 м | ||
| Категория безопасности | |||
| Электрическая безопасность | 600V CAT III (EN61010-1) | ||
| Механические и общие характеристики | |||
| Габариты | 232 x 115 x 50 мм | ||
| Вес | 1.2 кг | ||
| Гарантия | 3 года на сам прибор, 1 год на аксессуары | ||
| Время работы от аккумулятора | 7 часов при использовании NiMH аккумуляторов | ||
| RS232/USB интерфейс | Оптически изолированный интерфейс, использующий опциональные кабели PM9080 или OC4USB для подключения к ПК | ||
Стандартная комплектация: сетевой адаптер/зарядное устройство РМ 8907, набор защищенных измерительных выводов STL120, зажимы "крокодилы", зажимы НС120, защищенный BNC— адаптер ВВ120, руководство пользователя, перезаряжаемые батарейки ВР120, Программное обеспечение, кабель, кейс в наборе для прибора Fluke 123.
