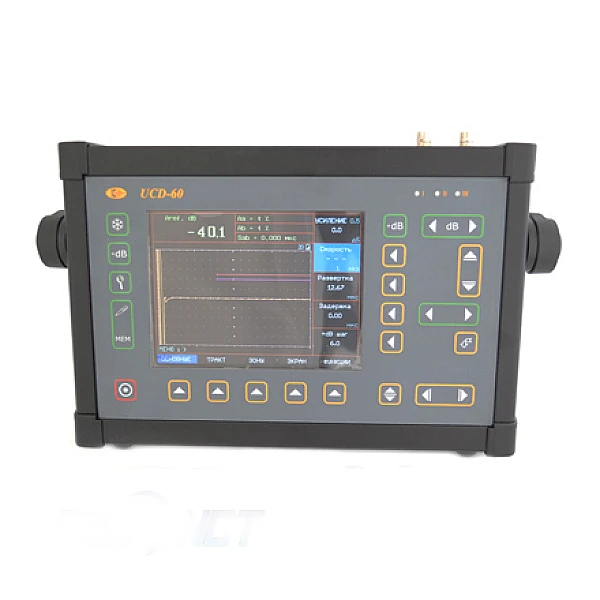

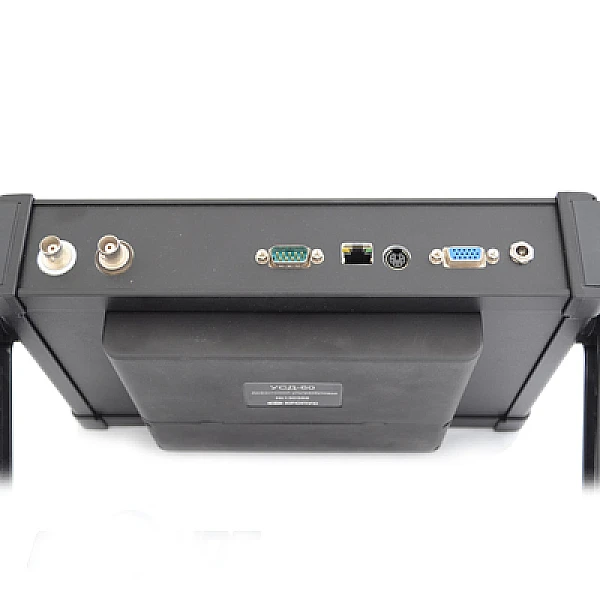

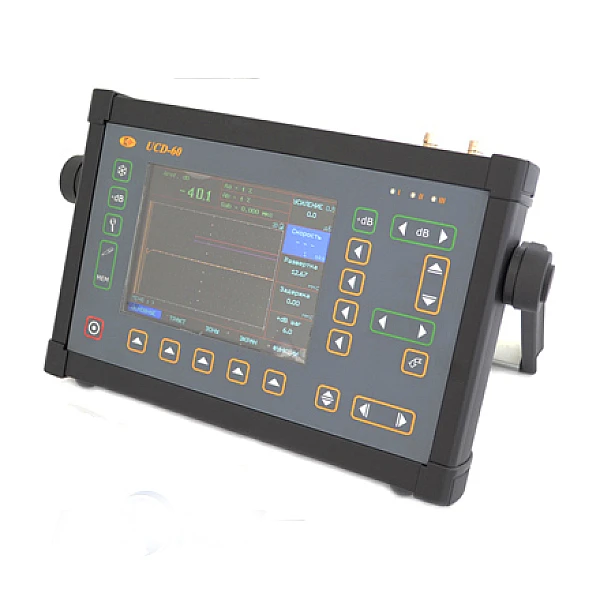

Низкочастотный ультразвуковой дефектоскоп УСД-60Н
Тип оборудования: Дефектоскоп, дефектоскоп ультразвуковой, дефектоскоп бетона, дефектоскоп низкочастотный
Производитель дефектоскопов: Россия
Серия: УСД-60
Модель дефектоскопа: УСД-60Н
Описание: прибор для обнаружения дефектов в бетоне, пластмассе, композитных материалах
Сертификаты на низкочастотный дефектоскоп УСД-60Н:
Дефектоскоп УСД-60Н сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10 и допущен к применению в Российской Федерации.
Гарантия на низкочастотный дефектоскоп УСД-60Н: 36 месяцев.
Дефектоскоп бетона УСД-60Н - это новый низкочастотный ультразвуковой дефектоскоп со всеми достоинствами распространенной модели УД2Н-ПМ. В новой модели установлен яркий и хорошо читаемый TFT-экран 640х480, реализована функция В-скана и С-скана(опционально), измерения спектра сигнала.
Богатые функциональные возможности позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.
В новом приборе также предусмотрена комплектация импедансным р/с преобразователем.
Быстрая связь с ПК по Ethernet позволяет строить на базе данного прибора автоматизированные комплексы контроля композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Дефектоскоп УСД-60Н обладает следующими особенностями:
- Одновременное отображении амплитуды сигнала и расстояния до него
- Отображения сигналов в недектированном режиме
- Высокая мощность благодаря использования генератора с регулируемым числом периодов возбуждения
- Б-скан для более удобной визуализации контроля
- Измерение спектра сигнала
- Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана.
- Сохранение и просмотр настроек и результатов на экране прибора
- Функция смена цвета фона, позволяющая комфортно работать даже при прямом солнечном свете
- Просмотр результатов контроля на приборе
- Функция ВРЧ по 32-м точкам с возможностью регулировки положения и усиления в каждой точке
Преимущества дефектоскопа УСД-60Н:
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Усилитель: 0.02 - 2,5 МГц
- ВРЧ с диапазоном до 60 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
- Частота повторения ЗИ:40Гц
- Измерение спектра сигнала
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- Вывод сигналов в виде А-, В-, С- сканов
- Возможность подключения датчика оборотов или пути
- Подключение многоканального коммутатора (до 32-х каналов)
- Интерфейс: Ethernet
- Питание: Li-ion аккумулятор или внешний блок питания
- до 7 часов работы от аккумулятора
макс.: 0 - 6000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс
с изменяемой длительность от 16 до 500 нс,
с шагом 16 нс
с задержкой демпфирования от 0 до 7 полупериодов
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
индивидуальная логика определения дефекта в зоне
сигналами в зонах, по фронту или по максимуму
сигнала
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
130 х 100 мм
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Стандартный комплект поставки дефектоскопа
- Электронный блок дефектоскопа УСД-60Н
- Встроенный Li-Ion аккумулятор
- Блок питания 220 В / ЗУ
- Кабели СР50-СР50 2 шт.
- Преобразователи 60 кГц - 2шт
- Ethernet hub
- Кабель "витая пара" - 2шт
- Защитный чехол с поясным и шейным креплением
- Программное обеспечение для ПК
- Комплект документации: руководство по экcплуатации, методика поверки, свидетельство о первичной поверке
- Кейс для переноски
Расширенный комплект поставки
- Стандартный комплект
- Импедансный р/с преобразователь
Дополнительные принадлежности к дефектоскопу УСД-60Н
- Бесконтактные УЗ преобразователи 50 кГц
- Контактные УЗ преобразователи для различных применений
- Предварительный усилитель
- Устройство позиционирования преобразователей для теневого контроля
- Многоканальные коммутаторы
