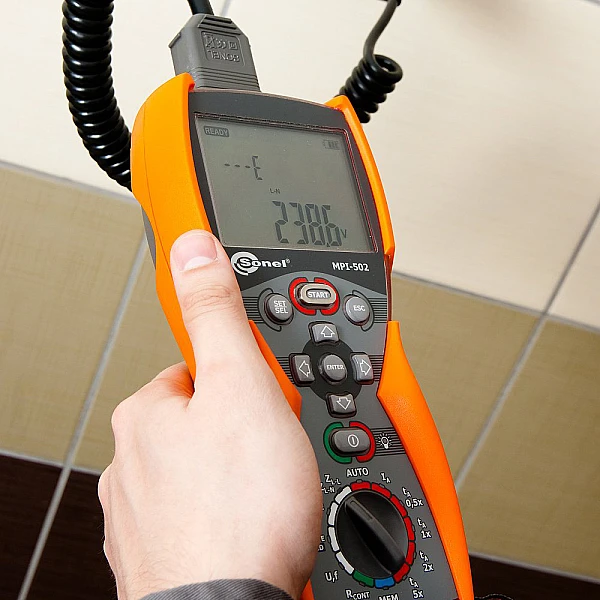

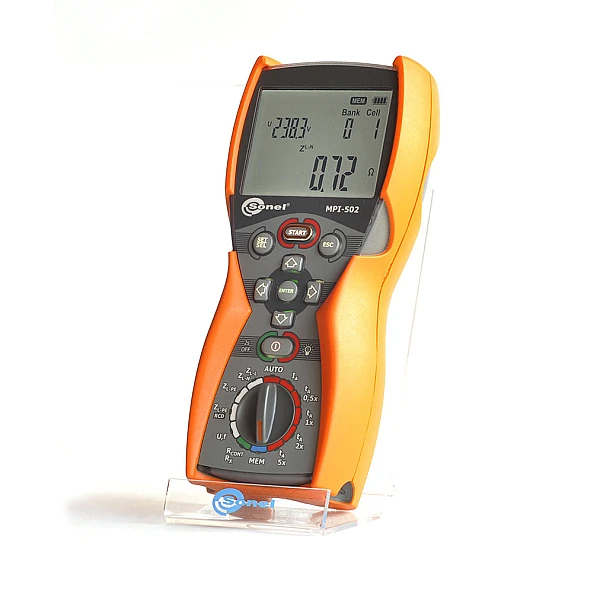

MPI-502 Измеритель параметров электробезопасности электроустановок
Функциональные возможности:
- измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;
- измерение в цепи «фаза-защитный проводник» без срабатывания УЗО;
- вычисление ожидаемого тока короткого замыкания;
- измерение параметров устройств защитного отключения (УЗО) типа АС и А;
- измерение параметров УЗО общего типа, с выдержкой времени срабатывания (тип G) и селективных (тип S) с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
- измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
- автоматический режим измерения параметров УЗО;
- измерение напряжения прикосновения относительно номинального дифференциального тока УЗО;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
- измерение напряжения переменного тока до 500 В;
- сохранение результатов измерений в память;
Назначение и область применения:
MPI-502 – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC и MRP. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
| Гарантия: 36 месяцев |
| Номер в Госреестре: 44170-10 |
| Класс защиты: IV 300В (III 600 В) согласно ГОСТ IEC 61010-1-2014 |
| Температурный диапазон: -10...40 °C |
| Габариты ШxВxГ: 220×98×58 мм |
| Масса: около 1 кг |
Основные технические характеристики MPI-502
«е.м.р.» — единица младшего разряда
Измерение действующего значения напряжения переменного тока (True RMS)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…299,9 В | 0,1 В | ± (2 %U + 6 е.м.р.) |
| 300…500 В | 1 В | ± (2 %U + 2 е.м.р.) |
- Диапазон частоты 45…65 Гц
Измерение частоты
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 45,0…65,0 Гц | 0,1 Гц | ± (0,1% f + 1 е.м.р.) |
- Диапазон напряжения: 50…500В
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
Измерение полного сопротивления петли Zs ГОСТ IEC 61557-3-2013
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м), 0,19...1999 Ом (для адаптеров WS-01 и WS-05)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом |
- Номинальное напряжение работы UnL-N / UnL-L:220/380 В, 230/400 В, 240/415 В;
- Рабочий диапазон напряжений: 180 ... 270 В (для ZL-PE и ZL-n) или 180 ... 460 В (для ZL-L )
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Рабочий диапазон частоты: 45 ... 65 Гц;
- Максимальный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс);
Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) от Zs |
| 20...199,9 Ом | 0,1 Ом |
- Расчет и отображение для Zs< 200 Ом
Измерение ожидаемого тока короткого замыкания I k
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,11…1,999 A | 0,001 A |
Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00…19,99 A | 0,01 A | |
| 20,0…199,9 A | 0,1 A | |
| 200…1999 A | 1 A | |
| 2,00…19,99 кA | 0,01 кA | |
| 20,0…40,0 кA | 0,1 кA |
Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)
Измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно ГОСТ IEC 61557-3-2013: 0,51...1999 Ом (для измерительного провода 1,2 м)
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0…19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) |
| 200…1999 Ом | 1 Ом |
- Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
- Номинальное рабочее напряжение Un: 220 В, 230 В, 240 В;
- Рабочий диапазон напряжений: 180…270 В;
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Рабочий диапазон частоты: 45…65 Гц;
- Контроль правильности соединения зажима PE при помощи электрода касания.
Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...19,99 Ом | 0,01 Ом | ± (6% Zs + 10 е.м.р.) от Zs |
| 20...199,9 Ом | 0,1 Ом | ± (6% Zs + 5 е.м.р.) от Zs |
- Расчет и отображение для величины Zs< 200 Ом
Показания тока короткого замыкания Iк
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0,11…1,999 A | 0,001 A |
Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 2,00…19,99 A | 0,01 A | |
| 20,0…199,9 A | 0,1 A | |
| 200…1999 A | 1 A | |
| 2,00…19,99 кA | 0,01 кA | |
| 20,0…24,0 кA | 0,1 кA |
Измерение параметров отключения УЗО
- Номинальное напряжение работы Un: 220 В, 230 В, 240 В;
- Рабочий диапазон напряжений: 180…270 В;
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Рабочий диапазон частоты: 45…65 Гц.
Измерение времени отключения tA УЗО
| Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
|---|---|---|---|---|
| Общего типа | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.)* |
| 1 IΔn | ||||
| 2 IΔn | 0…150 мс | |||
| 5 IΔn | 0…40 мс | |||
| Селективный | 0,5 IΔn | 0..500 мс | ||
| 1 IΔn | ||||
| 2 IΔn | 0…200 мс | |||
| 5 IΔn | 0…150 мс |
* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)
Измерение сопротивления защитного заземления RE
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. |
| 30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | |
| 100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. |
| 300 мA | 1 Ом..166 Ом | 120 мA | ||
| 500 мA | 1 Ом..100 Ом | 200 мA |
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
| Диапазон | Разрешение | Номинальный ток | Основная погрешность |
|---|---|---|---|
| 0..9,9 В | 0,1 В | 0,4*IΔn | от 10% UB ± 5 е.м.р. |
| 10..99,9 В | от 15% UB |
Измерение тока отключения IA для синусоидального дифференциального тока
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn |
| 30 мA | 9,0..30,0 мA | |||
| 100 мA | 33..100 мA | 1 мA | ||
| 300 мA | 90..300 мA | |||
| 500 мA | 150..500 мA |
- Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
- Время протекания тока измерения …………………………. макс. 3200 мс.
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,4 × IΔn..2,0 × IΔn | ± 10 % IΔn |
| 30 мA | 12,0..42,0 мA | 0,4 × IΔn..1,4 × IΔn | ±10 % IΔn | |
| 100 мA | 40..140 мA | 1 мA | ||
| 300 мA | 120..420 мA |
- Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
- Время протекания тока измерения .......................................... макс. 3200 мс.
Измерение переходных сопротивлений контактов и проводов током ± 200 мA
Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,12...400 Ом
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00…19,99 Ом | 0,01 Ом | ± (2% R + 3 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…400 Ом | 1 Ом |
- Напряжение на открытых зажимах: 4…9 В;
- Исходящий ток при R < 2 Ом: мин. 200 мA;
- Компенсация сопротивления измерительных проводов ;
- Измерение двунаправленным током.
Измерение активного сопротивления малым током
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0,00…199,9 Ом | 0,1 Ом | ± (3% R + 3 е.м.р.) |
| 200…2000 Ом | 1 Ом |
- Напряжение на открытых зажимах: 4…9 В;
- Исходящий ток < 8 мA;
- Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
- Компенсация сопротивления измерительных проводов.
| Дополнительные технические характеристики | |
| Класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса согласно ГОСТ 14254-2015 | IP67 |
| Питание измерителя | батарейки 4x1,5 В LR6 АА или аккумуляторные батареи NiMH 4x1,5 В LR6 АА |
| Температура хранения | -20…+70°C |
| Температура рабочая | -10...40 |
| Время до самовыключения | устанавливается в меню прибора |
| Количество измерений Z, RE или RCD (для щелочных батареек) | >3000 (2 измерения / минуту) |
| Количество измерений RISO или RCONT (для щелочных батареек) | >2000 |
| Память результатов измерения | 990 ячеек, 10000 результатов |
| Интерфейс |
Беспроводной интерфейс OR-1 (USB) |
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Адаптер WS-05 с сетевой вилкой UNI-SCHUKO | 1 | WAADAWS05 |
| Беспроводной интерфейс OR-1 (USB) v2 | 1 | # |
| Зажим «Крокодил» изолированный жёлтый K02 | 1 | WAKROYE20K02 |
| Зонд острый с разъёмом «банан» голубой | 1 | WASONBUOGB1 |
| Зонд острый с разъёмом «банан» красный | 1 | WASONREOGB1 |
| Крепеж «Свободные руки» | 1 | WAPOZUCH1 |
| Провод измерительный 1,2 м с разъемами «банан» голубой | 1 | WAPRZ1X2BUBB |
| Провод измерительный 1,2 м с разъемами «банан» желтый | 1 | WAPRZ1X2YEBB |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
| Ремень для переноски прибора M1 | 1 | WAPOZSZE4 |
| Футляр М6 | 1 | WAFUTM6 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Адаптер AGT-16C | WAADAAGT16C |
| Адаптер AGT-16T | WAADAAGT16T |
| Адаптер AGT-32P | WAADAAGT32P |
| Адаптер AGT-32T | WAADAAGT32T |
| Адаптер AGT-63P | WAADAAGT63P |
| Адаптер AGT-16P | WAADAAGT16P |
| Адаптер AGT-32C | WAADAAGT32C |
| Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» | WAADAWS01 |
| Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J | WAADATWR1J |
| Зажим «Крокодил» изолированный красный K02 | WAKRORE20K02 |
| Зонд острый с разъемом «банан» складной SP-2M | WASONSP2M |
| Провод измерительный 10 м с разъемами «банан» красный | WAPRZ010REBB |
| Провод измерительный 20 м с разъемами «банан» красный | WAPRZ020REBB |
| Провод измерительный 5 м с разъемами «банан» красный | WAPRZ005REBB |
| Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
