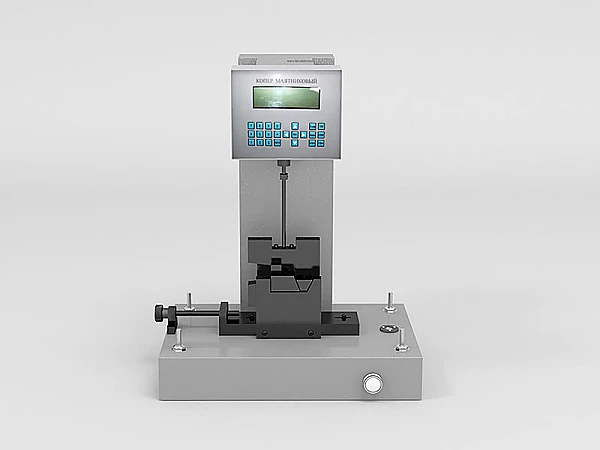

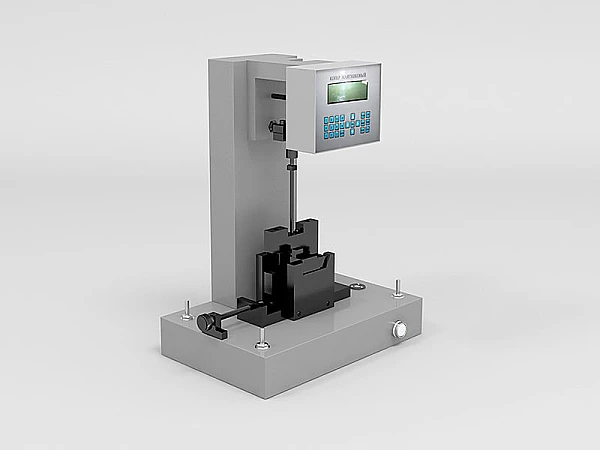

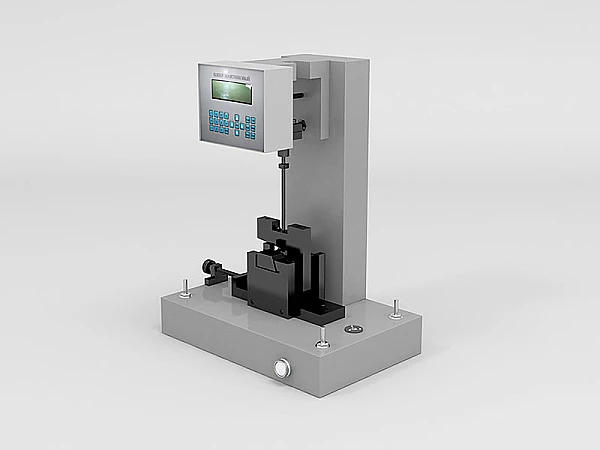

Маятниковый копер КММ-50
по всей России
дилер
производителя
низкой цены
Маятниковый копер КММ-50
Копры маятниковые выпускаются в соответствии с ГОСТ 10708-82 и делятся на несколько типов:
- тип КМ предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятника от 150 до 800 Дж.
- тип КММ малогабаритные предназначены для испытания образцов металлов с U и V-образными концентраторами на двухопорный ударный изгиб (метод Шарпи) с запасом потенциальной энергии маятников от 1 до 5 Дж и от 7,5 до 50 Дж.
- тип КММ-И малогабаритные предназначены для испытания образцов металлов с U и V-образными концентраторами на одноопорный ударный изгиб (метод Изода) с запасом потенциальной энергии маятников от 1 до 5,5 Дж и от 5,5 до 22 Дж.
Принцип действия копра маятникового основан на измерении количества энергии, затрачиваемой на разрушение образца единичным ударным нагружением. Количество затраченной энергии определяется разностью между потенциальной энергией маятника копра до удара и после разрушения образца. Потенциальная и остаточная энергия отображаются на аналоговой шкале либо на мониторе персонального компьютера.
В основной комплект поставки копра маятникового входит: непосредственно копер, сменные маятники, комплект регулировочных пластин, шаблон (55 мм с V-образным концентратором), защитное ограждение (в зависимости от модификации), шестигранный ключ, фундаментные болты, комплект технической документации на русском языке и свидетельство о первичной поверке.
Дополнительная поставка:
- машина для изготовления концентраторов «МИК» по методу Шарпи;
- камеры охлаждения образцов металлов типа КО и ККО для охлаждения образцов испытуемых на ударный двухопорный изгиб по методу Шарпи;
- проектор Шарпи типа ПШ-50 для визуального контролирования точности выполнения концетратора на металлических образцах;
- дополнительные приспособления.
Маятниковые копры компании «Метротест» внесены в Государственный реестр средств измерений России под № 62492-15 и Республики Казахстан № KZ.02.03.08025-2018/62492-15.
Модели маятниковых копров отличаются максимальным запасом потенциальной энергии маятников, скоростью маятника в момент удара, способом управления копром, отображением параметров испытаний, габаритными размерами и массой.
Модификации маятниковых копров:
- КМ оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.
- КМ-М оснащены электромеханическим управлением, аналоговой шкалой для снятия значений энергии и защитным ограждением рабочей зоны, обеспечивающим безопасность при проведении испытаний.
- КМ-А оснащены электромеханической и автоматизированной системой управления, что позволяет проводить испытания как в ручном, так и в автоматическом режиме, получать и обрабатывать данные с автоматическим расчетом основных показателей и выводом на печать протокола испытания.
- КММ оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.
- КММ-М оснащены электронно-цифровой системой измерения и комплектом датчиков для измерения затраченной энергии. Электронно-цифровая система встроена в панель управления расположенную на корпусе копра. Управление копром, визуализация результатов испытания осуществляется с панели управления и распечатка данных на микропринтере.
- КММ-А оснащены автоматизированной системой управления и является цифровой многофункциональной системой автоматического программного управления испытательной машиной и измерения параметров с функциями обработки показателей на ПК и вывода данных на монитор, с возможностью получения результатов испытания в электронном и печатном виде.
- КММ-И оснащены механической системой управления, ручным взведением маятника и аналоговой шкалой для снятия значений энергии.
- КММ-И-М оснащены электронно-цифровой системой измерения и комплектом датчиков для измерения затраченной энергии. Электронно-цифровая система встроена в панель управления расположенную на корпусе копра. Управление копром, визуализация результатов испытания осуществляется с панели управления и распечатка данных на микропринтере.
- КММ-И-А оснащены автоматизированной системой управления и является цифровой многофункциональной системой автоматического программного управления испытательной машиной и измерения параметров с функциями обработки показателей на ПК и вывода данных на монитор, с возможностью получения результатов испытания в электронном и печатном виде.
| Модификация | КММ-5 | КММ-50 | КММ-5,5И | КММ-22И |
|---|---|---|---|---|
| Вид испытаний | Двухопорный ударный изгиб (метод Шарпи) | Одноопорный ударный изгиб (метод Изода) | ||
| Подъем маятника | Вручную, после разрушения образца | |||
| Наибольший запас потенциальной энергии | 5 Дж | 50 Дж | 5,5 Дж | 22 Дж |
| Номинальное значение потенциальной энергии маятников | 1; 2; 4; 5 Дж | 7,5; 15; 25; 50 Дж | 1; 2,75; 5,5 Дж | 5,5; 11; 22 Дж |
| Диапазон измерений энергии маятника, % от номинального значения | 10-90 | |||
| Цена деления аналогового отсчетного устройства | 0,01 Дж
0,02 Дж 0,04 Дж 0,05 Дж | 0,05 Дж
0,1 Дж 0,2 Дж 0,5 Дж | 0,01 Дж
0,03 Дж 0,05 Дж | 0,05 Дж
0,1 Дж 0,2 Дж |
| Предел допускаемой относительной погрешности измерений энергии, % от номинального значения | ± 1,0% | |||
| Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения | ± 0,5% | |||
| Потеря энергии при свободном качании маятника за половину полного колебания | ± 0,5% (свыше 2,5 Дж)
± 1,0% (1-2,5 Дж) ± 2,0% (менее 1 Дж) | |||
| Скорость движения маятника в момент удара | 2,9 м/с | 3,8 м/с | 3,5 м/с | |
| Угол подъема маятника | 150° | 160° | ||
| Размеры устанавливаемых образцов | 10 x 10(7,5/5) x 55 мм (U-, V-образный надрез глубиной 2 мм) | |||
| Электропитание | 220 В, 50 Гц | |||
| Габаритные размеры копра, (ДxШxВ), не более | 850х550х350 мм | |||
| Масса установки испытательной (собственно копра), не более | 110 кг | |||
