Комплект автономного генератора МАГ-05.2.ХХ
Назначение автономного генератора МАГ-05.2.ХХ
Комплект автономного генератора МАГ-05.2.ХХ применяется для трассировки и определения глубины залегания неметаллических трубопроводов, ливневых каналов на глубине до 5 метров совместно с трассопоисковыми приемниками, имеющими функцию «Зонд» с рабочей частотой 512 Гц.
Принцип трассировки неметаллических трубопроводов автономным генератором МАГ-05.2.ХХ

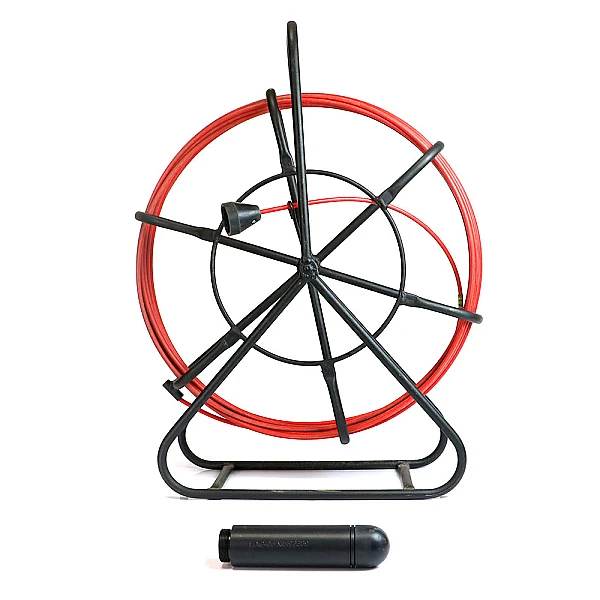

Малогабаритный автономный генератор МАГ-05 помещают на проблемный участок магистрали с помощью троса проталкивающего устройства. Генератор излучает электромагнитное поле.
При перемещении приемника на поверхности земли (при положении оси приёмника перпендикулярно оси коммуникации) вдоль оси коммуникации в приемной катушке индуцируется сигнал с явно выраженными двумя локальными минимумами, генеральным максимумом и двумя ложными пиками. При перемещении приемника поперек оси генератора локальные минимумы и ложные пики сигнала отсутствуют.
Для точного определения местонахождения зонда используют положение локальных минимумов и максимума сигнала.
Местоположение зонда определяют по месту с максимальным уровнем сигнала. Глубину залегания зонда приемник измеряет корректно только при его положении в точке над зондом и горизонтальном положении зонда.
Особенности комплекта автономного генератора МАГ-05.2.ХХ
Комплект автономного генератора МАГ-05.2.ХХ позволяет на участках трубопровода, где есть возможность доступа к каналу с обеих сторон, для обеспечения гарантийного извлечения генератора в случае его застревания или отрыва, применить метод трассировки с использованием вспомогательного троса.
В этом случае применяют следующий порядок работы:
- На проталкивающем устройстве вместо автономного генератора установить деталь пробку.
- С помощью проталкивающего устройства протолкнуть пробку до конца канала.

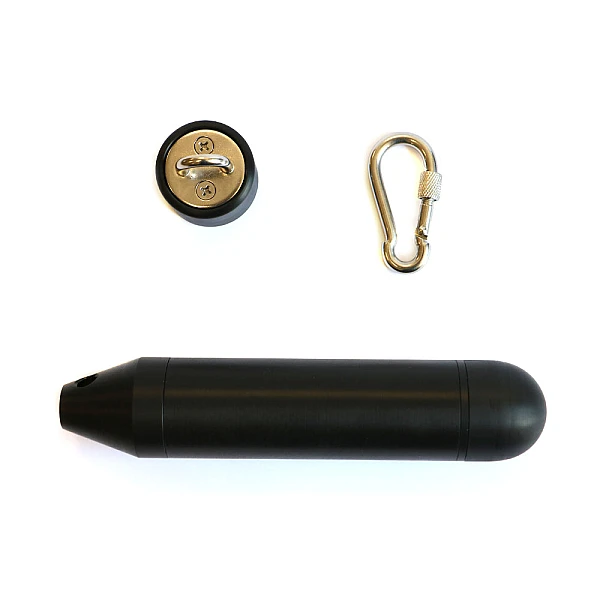

- Пробку заменить на автономный генератор с аккумулятором и крышкой.
- Прицепить вспомогательный трос к крышке с помощью карабина.
- Произвести трассировку коммуникации, перемещая (вытягивая) автономный генератор при помощи проталкивающего устройства.
В случае застревания автономного генератора в коммуникации или его отрыва от проталкивающего устройства автономный генератор извлекают из канала с помощью вспомогательного троса.
Обозначение модификаций автономного генератора МАГ-05.2.ХХ
| Модификация | Длина троса проталкивающего устройства, м | Длина вспомогательного троса, м | Цена |
|---|---|---|---|
| МАГ-05.2.20 | 20 | 30 | 102 000 ₽ |
| МАГ-05.2.40 | 40 | 50 | 109 800 ₽ |
| МАГ-05.2.80 | 80 | 90 | 122 400 ₽ |
| МАГ-05.2.100 | 100 | 110 | 139 800 ₽ |
Характеристики автономного генератора МАГ-05.2.ХХ
| Параметр | Значение |
|---|---|
| Частота генератора | 512 Гц |
| Диаметр малогабаритного автономного генератора | 40 мм |
| Вес малогабаритного автономного генератора | 318 г ± 20 г |
| Время работы генератора | не менее 5 ч |
| Диаметр троса проталкивающего устройства | 6 мм |
| Диаметр вспомогательного троса | 2 мм |
Комплектация автономного генератора МАГ-05.2.ХХ
| № | Наименование | Количество |
|---|---|---|
| 1 | Проталкивающее устройство | 1 шт. |
| 2 | Малогабаритный автономный генератор МАГ-05 | 1 шт. |
| 3 | Аккумулятор | 1 шт. |
| 4 | Зарядное устройство | 1 шт. |

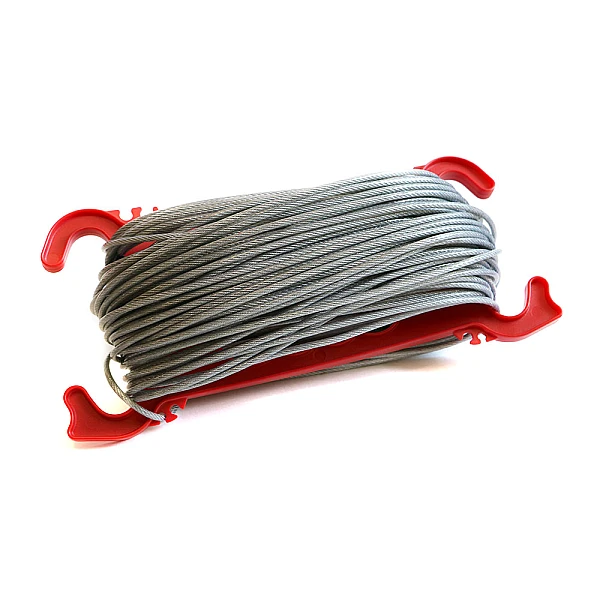

| 5 | Вспомогательный трос на держателе LUX | 1 шт. |
| 6 | Пробка | 1 шт. |
| 7 | Крышка |
1 шт. |
| 8 | Карабин | 1 шт. |
