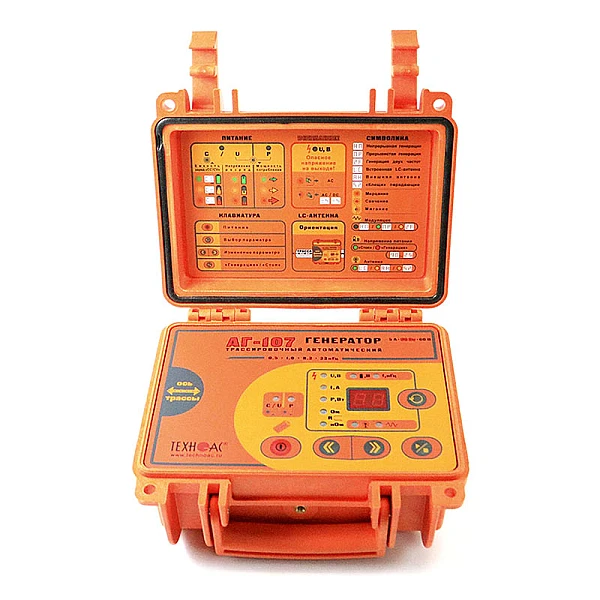

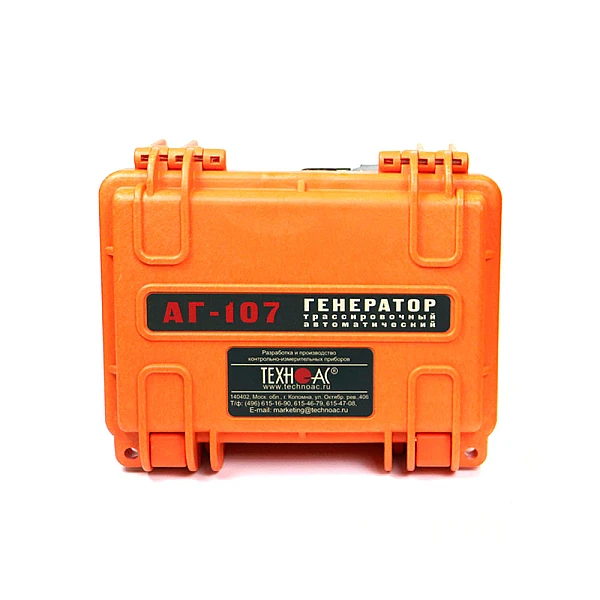

Генератор трассировочный АГ-107
Назначение генератора АГ-107
Генератор АГ-107 предназначен для создания переменного тока в электропроводящих коммуникациях при электромагнитном методе трассопоиска.
Особенности генератора АГ-107
Главной отличительной особенностью являются небольшие масса и габариты устройства при высокой выходной мощности.
Генератор АГ-107 имеет встроенный аккумулятор на базе легких высокоемких литий-железофосфатных (LiFePO4) элементов с низким саморазрядом, габариты 216х180х105 мм, вес 1,8 кг и обеспечивает следующие максимальные выходные параметры:
- выходная мощность в непрерывном режиме работы 30 Вт;
- выходная мощность в прерывистом режиме работы 60 Вт;
- выходное напряжение 60 В;
- ток 5 А.
В генераторе АГ-107 применен интерфейс управления аналогичный генератору АГ-105.
В генераторе реализованы:
- четыре частоты генерации синусоидальной формы: 512 Гц, 1024 Гц, 8192 Гц и 33 кГц;
- непрерывный, импульсный и двухчастотный режимы генерации;
- встроенная передающая антенна, работающая на частотах 8192 Гц и 33 кГц;

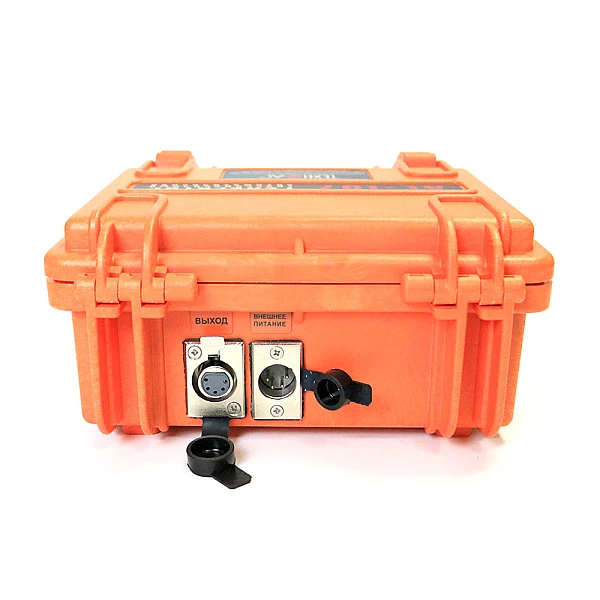

- возможность подключения внешней передающей антенны и индукционных клещей;

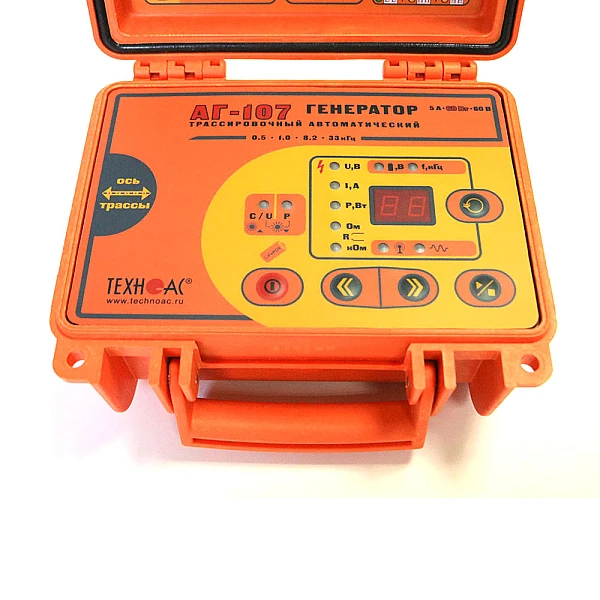

- встроенный «мультиметр» отображающий, по выбору оператора, напряжение питания или выходные параметры: ток, мощность, напряжение, сопротивление нагрузки;
- возможность работы от внешнего аккумулятора или от сети ~220 В.
Генератор может работать от внешнего источника питания 10...25 В.
Генератор имеет защиту от воздействия напряжений до 400 В при подключении к коммуникации и от превышения допустимого напряжения внешнего питания.
Степень защиты корпуса - кейса IP65 полностью исключает проникновение внутрь пыли и струй воды при открытой крышке.
Правила хранения генератора АГ-107
Перед длительным хранением генератора необходимо произвести зарядку его встроенного аккумулятора.
Хранить генератор необходимо в сухом месте при температуре +5°С…+30°С, каждые 12 месяцев производить подзарядку.
Характеристики генератора АГ-107
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 / 1024 / 8192 / 32768 |
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы | |
| «Антенные» режимы | Встроенная передающая антенна «LC» |
| Внешняя индукционная передающая антенна «АН» | |
| Режимы «модуляции» (сигналы специальной формы) | Прерывистый «ПР» (кратковременные посылки синусоидального сигнала) Длительность посылки 0,1 сек Частота следования посылок 1 Гц |
| Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц, 4/1) | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F» |
| 3 – при частоте 32768 Гц | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 48 – в двухчастотном режиме модуляции «2F» |
| 60 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом В двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом |
| 60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом | |
| Источники питания | |
| Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2 В |
| Зарядное устройство | Специальное «Для LiFePO4 12B» Заряжает до напряжения 14,6В током до 10А. Обеспечивает генерацию одновременно с зарядкой. |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Автоматические выключения прибора | При напряжении питания < 8,8 В – выключение |
| При напряжении питания > 27 В – выключение | |
| При превышении допустимого потребляемого тока (значение зависит от режима работы) – повторное автосогласование | |
| При коротком замыкании выхода в процессе согласования (срабатывании аппаратной защиты оконечного усилителя) – повторное автосогласование | |
| При несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп» | |
| При «длительном» (≈100 сек) простое в режиме «стоп» (если не нажимаются кнопки) – выключение | |
| Конструктивные параметры | |
| Выходной усилитель мощ- ности | Технология - модифицированный CLASS D КПД до 85% |
| Светодиодные индикаторы | Отдельные светодиоды, обозначающие параметры и режимы |
| Цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры элек- тронного блока (кейса), не более, мм | 216х180х105 мм |
| Вес электронного блока, не более, кг | 1,8 |
| Условия эксплуатации | |
| Допустимый диапазон тем- ператур окружающей среды при эксплуатации | -30…+60 °С |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
Комплектация генератора АГ-107
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор трассировочный АГ-107 | 1 шт. |
| 2 | Устройство зарядное AG107.02.010 | 1 шт. |
| 3 | Кабель внешнего питания АГ120.02.020 | 1 шт. |
| 4 | Кабель выходной АГ120.02.050 | 1 шт. |
| 5 | Штырь заземления АГ110.02.004 | 2 шт. |
| 6 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 7 | Руководство по эксплуатации | 1 шт. |
| 8 | Паспорт | 1 шт. |
