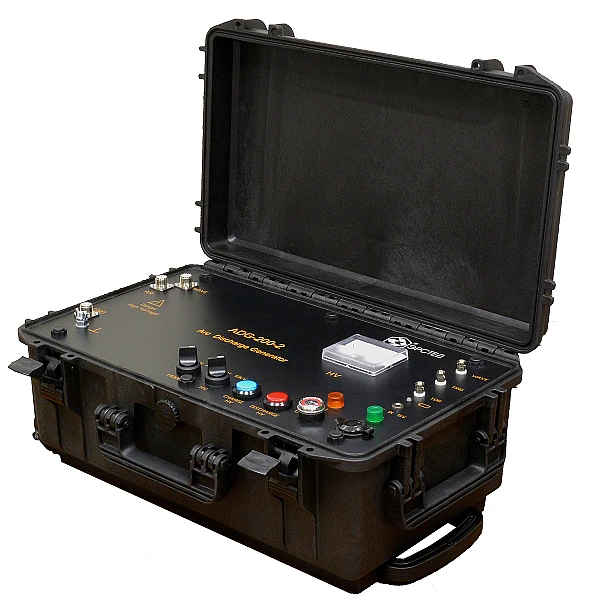

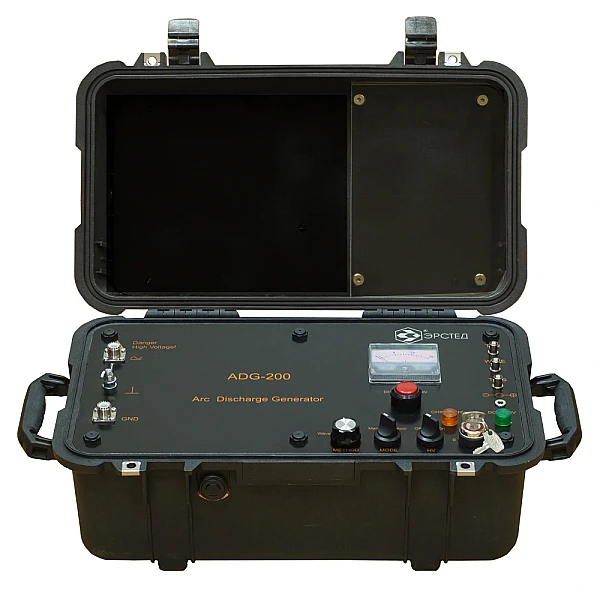

Генератор дуговых разрядов ADG-200-2 CКАТ-М
Генератор дуговых разрядов ADG-200-2 предназначен для проведения работ по поиску повреждений в комплексе с рефлектометром РИ-407 / TDR-107 / TDR-109 и с рефлектометрами других производителей (поддерживающими импульсно-дуговой и волновой методы измерений), существенным образом расширяет их возможности по определению мест высокоомных дефектов, не поддающихся локализации низковольтным импульсным методом.Методы измерений:
Обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях до 10 кВ:- Импульсно-дуговой метод – ИДМ (ARM, метод кратковременной дуги)
- Метод колебательного разряда по току – МКР (ICE, метод волны тока )
Особенности прибора:
- Полностью автономное питание

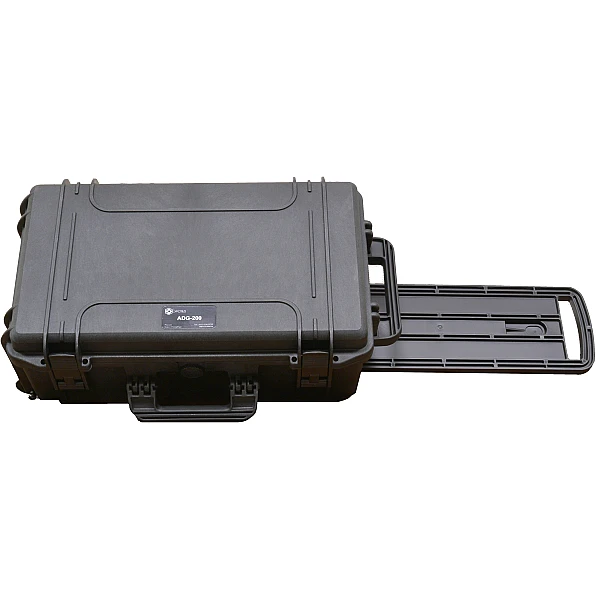

- Малые габариты – комплекс свободно умещается в багажник легкового автомобиля
- Небольшой вес
Характеристики ADG-200-2 СКАТ-М
| Диапазон выходного напряжения | от 0 до 10 кВ |
| Ступени выходного напряжения | 4 кВ, 10 кВ |
| Режимы заряда |
Прямой заряд кабеля до пробоя (AUTO), Заряд встроенного конденсатора (MANUAL) |
| Максимально запасенная энергия | 200 Дж |
| Время затягивания дуги | от 1 до 10 мс (зависит от внешних условий) |
| Минимальный интервал времени между последовательными разрядами | определяется оператором, но не менее 20 с |

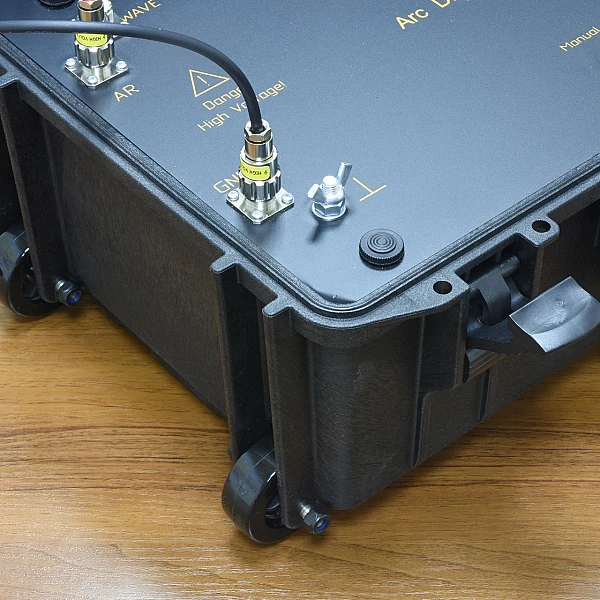

| Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают |
на разъеме TDR – 60 В; на разъеме WAVE – 120 В; на разъеме TRIG – 20 В |
| Питание | Автономное – внутренний аккумулятор 12 В , 12 A·ч |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Габаритные размеры | 570х350х200 мм |
| Масса |
не более 17 кг |
Комплект поставки:
Генератор дуговых разрядов ADG-200-2 (10 кВ, 200 Дж, 17 кг) 1 шт.
Зарядное устройство 1 шт.
Комплект высоковольтных проводов (2 шт.) с зажимами “Крокодил” для подключения к кабелю 1 шт.
Ключ замка блокировки 2 шт.
Руководство по эксплуатации ADG-200 1 шт.
Разрядник ~3.5 кВ для проверки генератора 1 шт.
