Аппаратно-программный комплекс цифровой радиографии АРВИКОН
Портативный аппаратно-программный комплекс прямой цифровой радиографии «АРВИКОН» предназначен для проведения неразрушающего контроля коррозии технологических трубопроводов и конструкций, находящихся в режиме эксплуатации, в том числе в условиях наличия нефтепродукта внутри объекта контроля.
- Мобильность
Небольшой вес оборудования упрощает работу с труднодоступными объектами контроля
- Автономность
Все электронные компоненты комплекса имеют автономное аккумуляторное питание, обеспечивающее до 8 часов бесперебойной работы
- Оперативность
Быстрое получение рентгеновского снимка сразу после окончания экспозиции, оценка и расшифровка полученного изображения на месте проведения контроля
- Экономичность
Отсутствие затрат на расходные материалы, существенная экономия ресурса рентгеновского аппарата и сокращение общих норм времени на проведение контроля позволяют значительно сократить общую стоимость работ
- Высокая чувствительность контроля
Современные технологии изготовления плоскопанельных детекторов позволяют получать качественные изображения даже при большой радиационной толщине исследуемого изделия

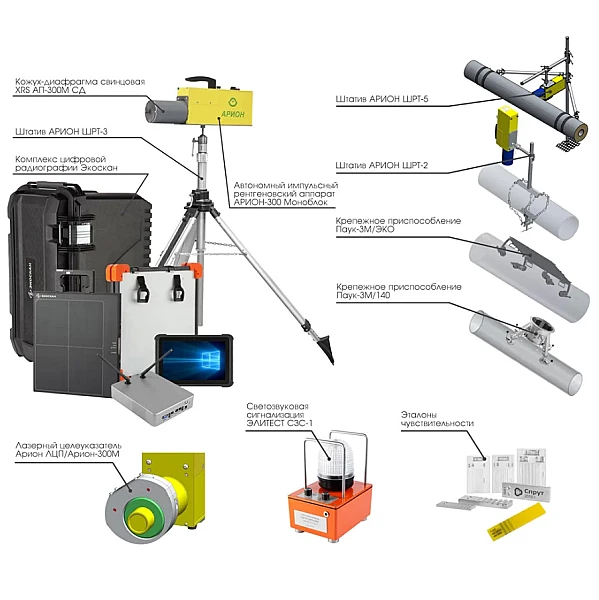

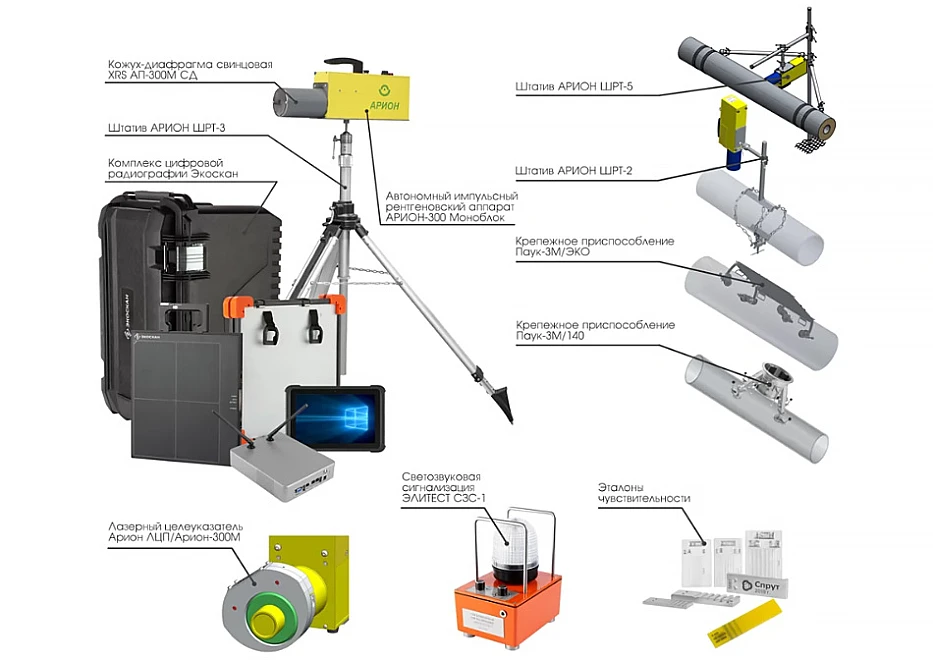

Состав комплекса цифровой радиографии Арвикон

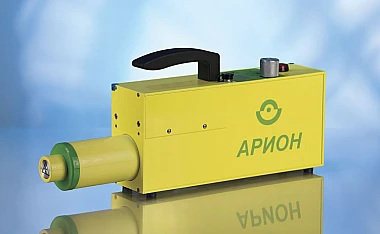

В комплексе «АРВИКОН» применяется легкий, компактный и простой в управлении импульсный рентгеновский аппарат АРИОН-300 в моноблочном исполнении. Моноблок предназначен для эксплуатации в полевых условиях, а также в условиях заводских цехов и лабораторий, когда требуется проведение радиографического контроля труднодоступных мест.
Основным элементом данного рентгеновского аппарата является высоковольтный блок, генерирующий импульсное рентгеновское излучение (генератор высоковольтных импульсов), внутри которого в качестве высоковольтной изоляции между токопроводящими конструктивными элементами используется электроизоляционный газ.
Благодаря такой конструкции аппарат существенно легче, чем соразмерные по мощности устройства с масляной изоляцией, при этом газовая изоляция более устойчива к «старению» и не теряет со временем своих свойств.

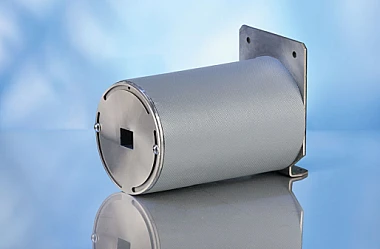

Предназначена для перекрытия первичного рентгеновского излучения, направленного за пределы границ объекта контроля, и формирования апертурой диафрагмы направленного рабочего пучка фотонов с заданным телесным углом.
Использование свинцовой кожух-диафрагмы при проведении радиографического контроля промышленных трубопроводов значительно уменьшает область распространения отраженного и рассеянного излучений, формируя необходимый телесный угол рентгеновских лучей, тем самым способствуя повышению качества снимка. Ослабление неиспользуемого ионизирующего излучения является также дополнительной мерой по обеспечению радиационной безопасности персонала.
Конструкция кожуха позволяет использовать сменные свинцовые диафрагмы. Кожух-диафрагма устанавливается на тубус излучателя рентгеновского аппарата и жёстко фиксируется на корпусе аппарата.

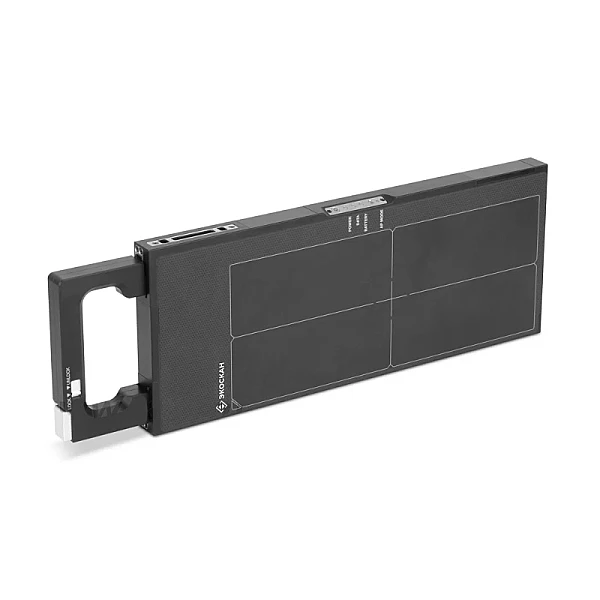

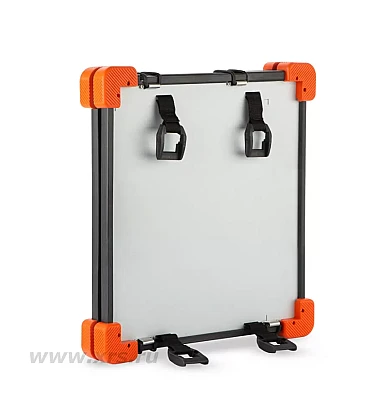

Плоскопанельный рентгеновский детектор ЭКОСКАН применяется для контроля технологических объектов методом прямой цифровой радиографии. Детектор адаптирован для работы с импульсными рентгеновскими аппаратами. В корпусе детектора ЭКОСКАН установлены: сменная батарея питания, блок энергонезависимой памяти, блок беспроводной связи, разъём передачи данных и разъём проводного питания.

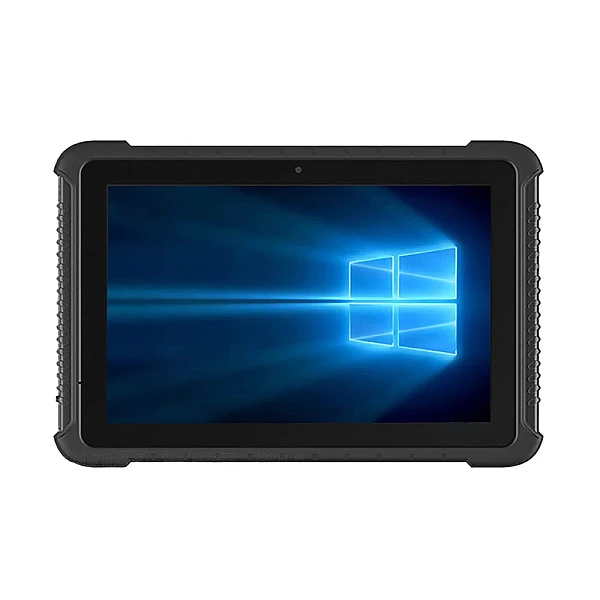

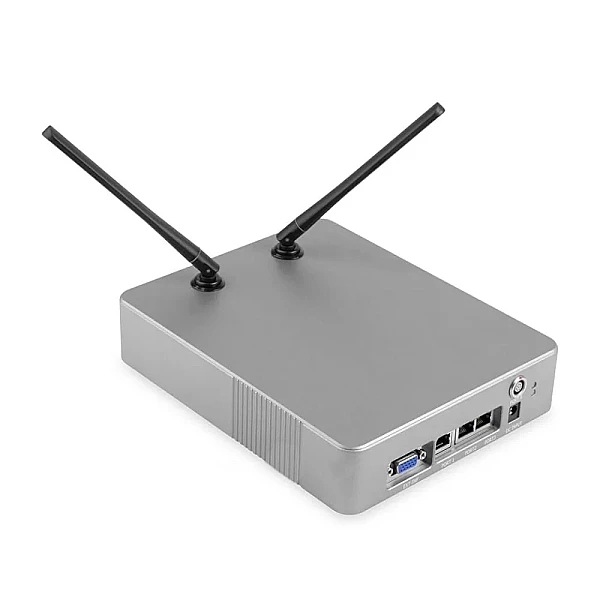

После экспозиции изображение передается для обработки на промышленный планшетный компьютер.

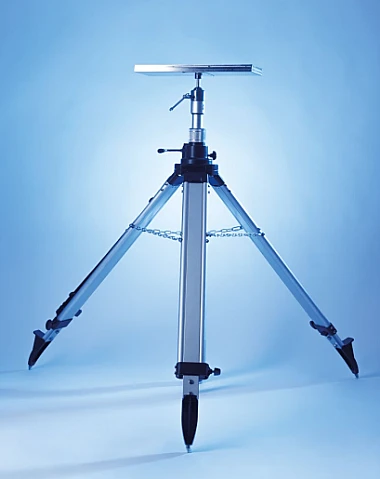

Штатив трубный цепной усиленный АРИОН ШРТ-2/АРИОН-300М предназначен для крепления рентгеновского аппарата на трубе без изоляции. Конструкция штатива позволяет регулировать фокусное расстояние и располагать источник излучения в различных пространственных положениях относительно объекта контроля.

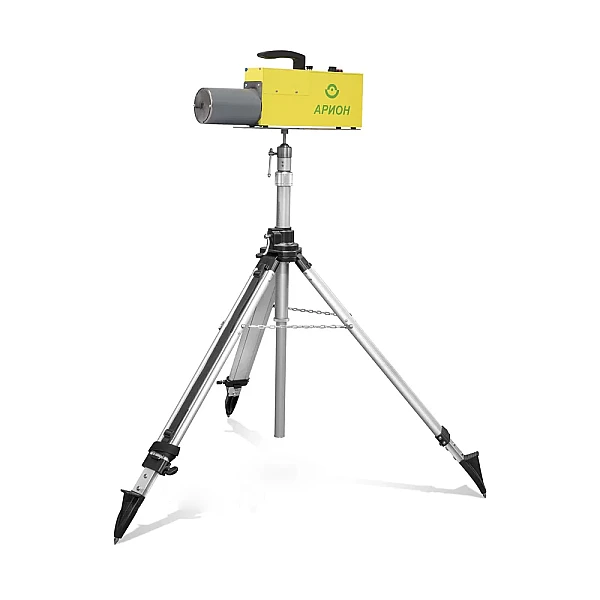

Треножный штатив АРИОН ШРТ-3 предназначен для позиционирования рентгеновского аппарата относительно объекта контроля. Конструкция штатива представляет собой складную треногу с элевационным механизмом и шаровой головкой, соединенной с держателем для рентгеновского аппарата.
Штатив АРИОН ШРТ-5 предназначен для позиционирования рентгеновского аппарата при контроле труб без демонтажа изоляции. Конструкция штатива исключает смятие изоляции при его установке и обеспечивает широкий диапазон вариантов установки оборудования на эстакадах и в стеснённых условиях при плотном расположении технологических трубопроводов. Быстроразборные элементы штатива удобны для его монтажа и переноски.
Крепежное приспособление Паук-3М/140 имеет усиленную конструкцию, позволяющую надёжно крепить на объектах контроля из ферромагнитных сталей портативный рентгеновский аппарат АРИОН-300 Моноблок с установленной на нём свинцовой кожух-диафрагмой.

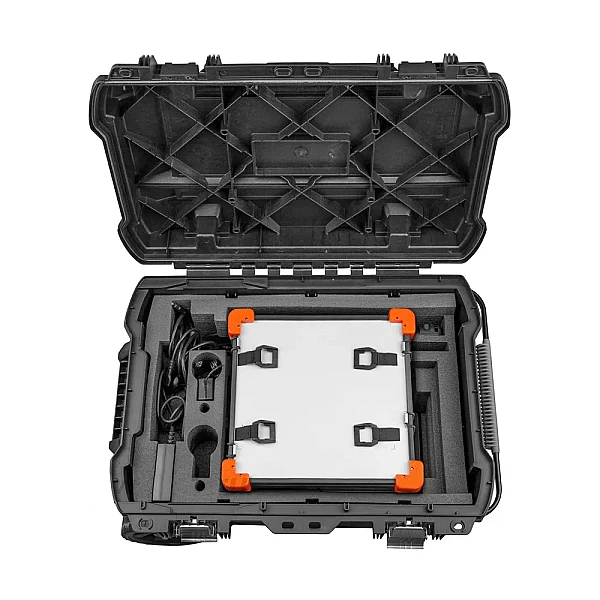

Защитный чехол. Для позиционирования детектирующего блока и для его защиты от механического воздействия используется специальный защитный чехол. Конструкция чехла обеспечивает демпфирующий эффект от возможных ударов при размещении детектора на объекте контроля. Детектор в чехле может быть закреплён с помощью ремней, которые либо охватывают объект, либо растягиваются на специальных магнитных креплениях.
Приспособление крепежное Паук-3М/ЭКО разработано для крепления детектора на трубах различных диаметров. Может быть закреплено на объекте контроля с помощью ремней или с помощью мощных магнитов. Эксцентриковый механизм в конструкции магнитных держателей даёт возможность предварительно разрывать магнитную цепь при снятии крепежного приспособления. При использовании защитного термоизоляционного мата позволяет контролировать трубопроводы с повышенной температурой.

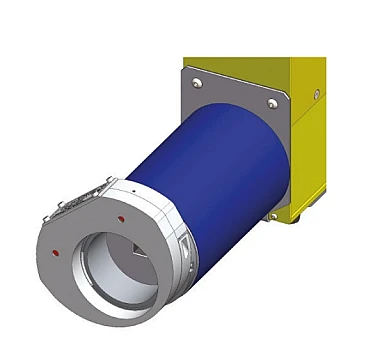

Лазерный целеуказатель АРИОН ЛЦП/Арион-300М предназначен для центрирования пучка излучения рентгеновского аппарата относительно объекта контроля.
Целеуказатель оснащен двумя светодиодными лазерами, формирующими центр пучка излучения за счет перекрестия лазерных лучей. Конструкция АРИОН ЛЦП позволяет устанавливать целеуказатель на корпусе источника излучения таким образом, что сам целеуказатель находится вне зоны излучения. При установке целеуказателя на рентгеновский аппарат нет необходимости в центрировании или настройке — лазерное перекрестие всегда направлено в центр фокусного пятна излучателя.

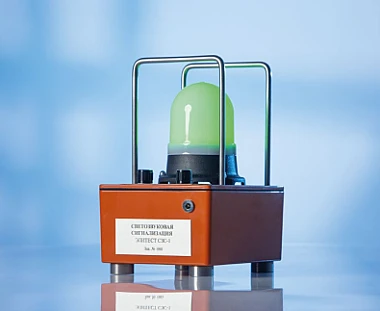

Светозвуковая сигнализация ЭЛИТЕСТ СЗС-1 предназначена для светового и звукового предупреждения о повышенной мощности дозы рентгеновского или гамма-излучения при работе рентгеновского аппарата. Магнитное основание корпуса позволяет крепить сигнализацию к металлическим поверхностям в любом пространственном положении.
Принадлежности для радиографического контроля включают в себя широкий перечень вспомогательных средств, необходимых как для непосредственного проведения радиографического контроля, так и для последующей обработки его результатов.

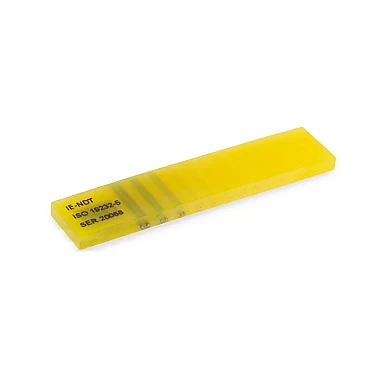

- Двухпроволочный эталон чувствительности Duplex IQI EN 462-5.
- Эталоны чувствительности канавочные СПРУТ № 11, 12, 13.
- Эталоны чувствительности проволочные ЭЛИТЕСТ № 11, 12, 13.
- Оснастка для установки и позиционирования эталонов Duplex.
- Комплекты маркировочных знаков ЭЛИТЕСТ № 2 (буквы и буквы латиница), № 6 (цифры).
Краткие технические характеристики АРИОН-300 Моноблок:
| Рабочее напряжение на аноде рентгеновской трубки, кВ, не менее | 300 |
| Гарантийный ресурс аппарата, импульсов, не менее | 500 000 |
| Частота следования импульсов, Гц, при питании от полностью заряженного аккумулятора | 10–15 |
| Параметры аккумуляторной батареи (морозоустойчивая LiFePO4) | 25,6 В; 3,4 А·ч |
| Время автономной работы, мин. (суммарно в режиме экспозиции) | 90 |
| Время заряда аккумуляторной батареи, ч, не более | 2 |
| Габаритные размеры моноблока, Д × Ш × В, мм | 520 × 98 × 235 |
| Масса моноблока, кг | 8,0 |
| Диапазон рабочих температур, °C | −15...+50 |
Технические характеристики кожух-диафрагмы свинцовой XRS АП-300М СД:
| Материал | свинец, нержавеющая сталь |
| Свинцовый эквивалент кожуха, мм | 6 |
| Свинцовый эквивалент диафрагмы, мм | 10 |
| Размер окна, мм | 20 × 16 |
| Углы раскрытия пучка рентгеновского излучения, град. | 36 × 26 |
| Габаритные размеры (Д × Ш × В), мм, не более | 192 × 102 × 129 |
| Масса кожуха, кг | 3,2 |
| Масса диафрагмы, кг | 0,7 |
Краткие технические характеристики детектора ЭКОСКАН:
| Разрядность АЦП, бит | 16 |
| Диапазон энергий рентгеновского излучения, кВ | 40–450 |
| Время экспозиции, с | 0,1–180 |
| Интерфейс взаимодействия с источником излучения, синхронизация работы с импульсными рентгеновскими аппаратами | Автоматический запуск начала экспозиции при включении рентгеновского излучения или ручной запуск начала экспозиции с помощью планшета |
| Время передачи данных, с | 1,5–3,0 |
| Масса детектора, кг, в зависимости от модели | 2,4–5,4 |
| Температура эксплуатации, °C | −20...+50 |
| Степень пыле- и влагозащиты детектора | IP67 |
Технические характеристики штатива Арион ШРТ-2/Арион-300М:
| Материал приспособления | нержавеющая сталь |
| Высота штатива, мм | 500 |
| Диапазон диаметров объекта контроля, мм | 57–1420 |
| Габариты (Д × В × Ш), мм | 409 × 590 × 112 |
| Масса, кг, не более | 5,0 |
| Грузоподъемность, кг, не более | 15 |
Технические характеристики штатива АРИОН ШРТ-3:
| Материал штатива | алюминий |
| Материал держателя рентгенаппарата | нержавеющая сталь |
| Высота штатива, мм, мин./макс. | 1050/3100 |
| Угол вращения в горизонтальной плоскости, град. | 360 |
| Угол вращения в вертикальной плоскости, град. | 360 |
| Грузоподъемность, кг | 15 |
| Масса, кг, не более | 9,5 |
Технические характеристики штатива АРИОН ШРТ-5:
| Материал штатива | сталь, алюминий |
| Грузоподъемность штатива, кг | 15 |
| Высота вертикальной стойки штатива, мм | 1625 |
| Длина стрелы позиционирования рентгеновского аппарата, мм | 830 |
| Диапазон длины фиксирующих упоров, мм | 985–1665 |
| Масса комплекта, кг | 14 |
Технические характеристики Паук-3М/140:
| Материал приспособления | нержавеющая сталь |
| Диапазон регулирования расстояния от торца рентгенаппарата до объекта, мм | 30–280 |
| Диапазон диаметров объекта контроля, мм | от 325 до плоскости |
| Диапазон диаметров механизма захвата рентгенаппарата, мм | 75–102 |
| Габариты (Д × Ш × В), мм, мин. | 320 × 190 × 186 |
| Габариты (Д × Ш × В), мм, макс. | 505 × 300 × 370 |
| Масса, кг, не более | 6 |
Технические характеристики Паук-3М/ЭКО:
| Материал изделия | нержавеющая сталь, ПВХ |
| Форма объекта контроля | цилиндрическая или плоская |
| Диапазон диаметров объекта контроля (при позиционировании на объекте контроля цилиндрической формы), мм | от 250 |
| Диапазон диаметров объекта контроля (при позиционировании внутри объекта контроля цилиндрической формы), мм | от 650 |
| Габаритные размеры (с учетом ног), (Д × Ш × В), мм | 575 × 516 × 109 |
| Масса приспособления (без термомата), кг, не более | 7,3 |
| Масса полного комплекта, кг, не более | 8,2 |
Технические характеристики АРИОН ЛЦП/АРИОН-300М:
| Тип лазера | полупроводниковый лазерный диод |
| Количество лазерных диодов, шт. | 2 |
| Форма излучения | перекрестие |
| Классификация опасности | класс 2 |
| Мощность лазера, мВт | 5 |
| Длина волны, нм | 650 |
| Элемент питания | 2 × 1,5 В ААА |
| Материал корпуса указателя | алюминий |
| Габаритные размеры (Д × Ш × В), мм | 137 × 115 × 32 |
| Масса (с элементами питания), кг, не более | 0,7 |
Технические характеристики СЗС-1:
| Параметры сети переменного тока, В (Гц) | ~220 ± 10% (50 ± 1) |
| Потребляемая мощность, Вт | 6,0 |
| Напряжение питания (от аккумуляторной батареи), В | 12 |
| Емкость аккумулятора, А·ч | 4,2 |
| Время зарядки аккумулятора, ч | 12 |
| Время непрерывной работы от аккумулятора, ч, не менее | 48 |
| Диапазон регистрируемых энергий, кэВ | 35–600 |
| Диапазон регулирования уровня громкости зуммера, дБ | (10–100) ±5 |
| Габаритные размеры, мм | 168 × 128 × 204 |
| Масса (без зарядного устройства), кг, не более | 3,0 |
| Степень пыле- и влагозащиты | IP65 |
|
Порог срабатывания по мощности дозы для непрерывного рентгеновского и гамма излучения в режиме «2,5», мкЗв/ч |
2,5 ± 30% |
| Порог срабатывания по мощности дозы для непрерывного рентгеновского и гамма излучения в режиме «10», мкЗв/ч | 10 ± 30% |
| Порог срабатывания по мощности дозы для непрерывного рентгеновского и гамма излучения в режиме «20», мкЗв/ч | 20 ± 30% |
|
Порог срабатывания по мощности дозы для импульсного рентгеновского и гамма излучения в режиме «Имп», мкЗв/ч |
3 ± 30% |
| Наименование | Количество |
|
Рентгеновский аппарат Арион-300 Моноблок в составе: Моноблочный излучатель, 1 шт. Дистанционный пульт запуска, 1 шт. Зарядное устройство, 1 шт. Дополнительный АКБ 25,6 В; 3,4 А·ч, 1 шт. Транспортировочная сумка (кофр), 1 шт. |
1 к-т |
|
Плоскопанельный детектор Экоскан 30 в составе: Детектор Экоскан 25 × 32 см, 1 шт. Кожух защитный, 1 шт. Комплект магнитных держателей, 1 к-т Зарядное устройство, 1 шт. Кабели питания и передачи данных, 1 к-т AC/DC адаптер питания, 24В, 2,7 А, 1 шт. Съемная ручка, 1 шт. Источник питания, 1 к-т Кейс для транспортировки, 1 шт. Блок коммутации с рабочей станцией, 1 шт. Защищенный промышленный планшет или ноутбук, 1 шт. ПО Стражник, Windows 10, Microsoft Office, 1 к-т Рабочая станция Intel Core i7, DDR4 16 ГБ, NVIDIA GeForceGTX 1060–2048 МБ, монитор 27" (IPS 3840 × 2160), сетевое хранилище QNAP TS-473-4G (4 диска SEAGATE), 1 шт. |
1 к-т |
| Штатив трубный цепной усиленный ШРТ-2 | 1 шт. |
| Штатив треножный Арион ШРТ-3 | 1 шт. |
| Штатив универсальный Арион ШРТ-5 | 1 шт. |
| Кожух-диафрагма свинцовая XRS АП-300М СД со сменными диафрагмами | 1 к-т |
| Приспособление крепежное Паук-3М/ЭКО для детектора | 1 шт. |
| Приспособление крепежное Паук-3М/140 | 1 шт. |
| Лазерный целеуказатель Арион ЛЦП/Арион-300М | 1 шт. |
| Светозвуковая сигнализация ЭЛИТЕСТ СЗС-1 | 1 шт. |
| Комплект эталонов чувствительности | 1 к-т |
| Комплект маркировочных знаков (№ 2 — буквы; № 2 — буквы латиница; № 6 — цифры) | 1 к-т |
| Паспорт и РЭ | 1 к-т |
